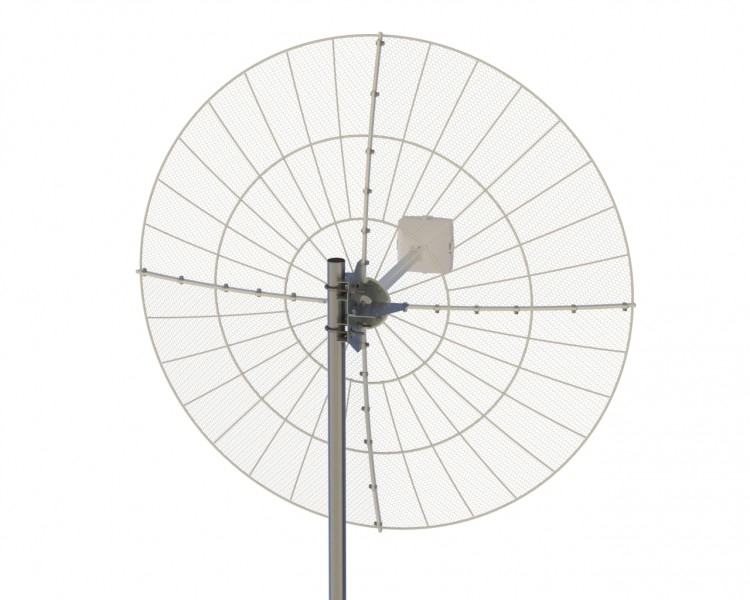

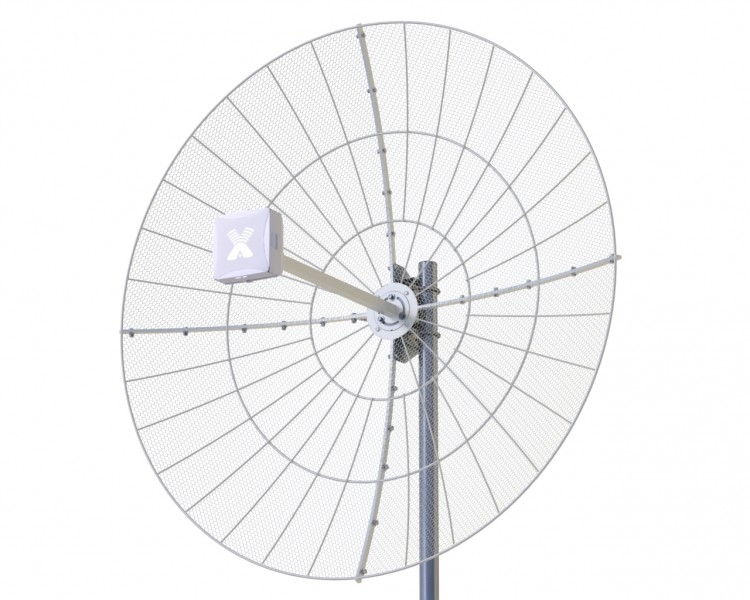

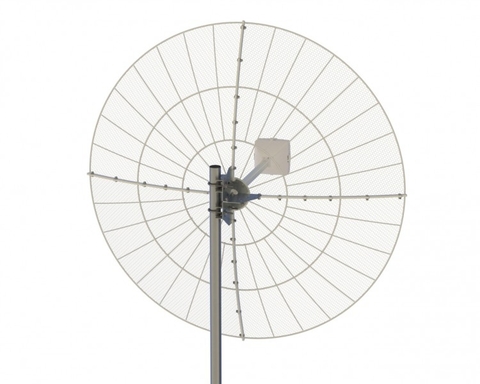

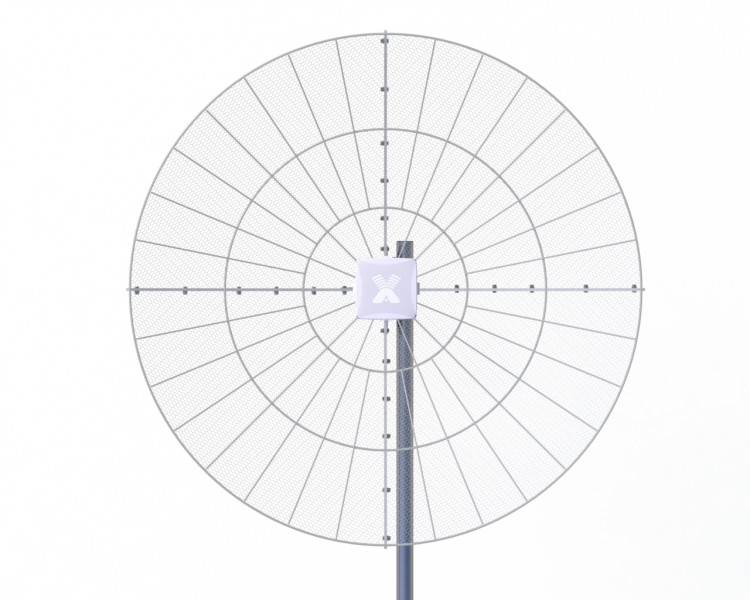

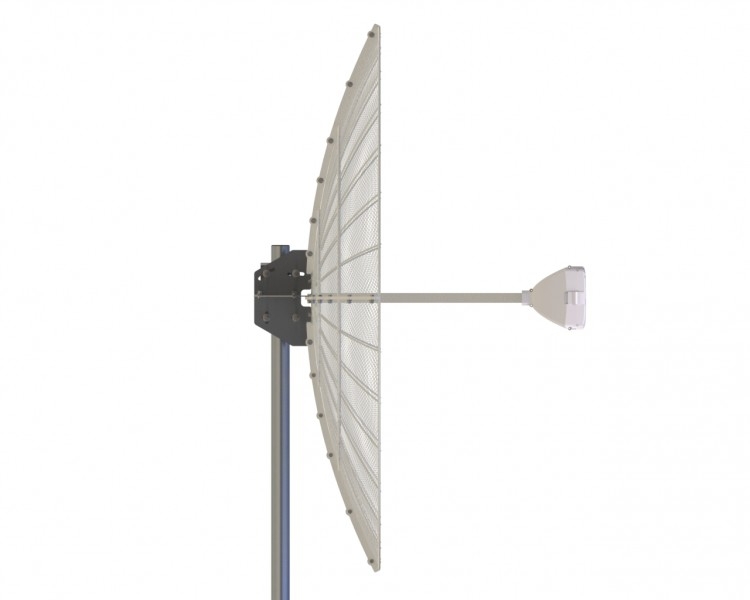

Vika-27 MIMO - сетчатая разборная параболическая антенна LTE1800/UMTS2100/LTE2100/LTE2300/LTE2600

Скидка 3%!! при оплате за наличный или при переводе на карту.

Артикул: 104028

Мощная широкополосная антенна 2G/3G/4G/WIFI с высокой ветроустойчивостью и разборной конструкцией. Коэффициент усиления 23-27 dBi. Ra=50 Ом. F=1700-2700 МГц. Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами на дальних расстояниях.



Общие сведения



Параболическая антенна Vika-27 MIMO предназначена для использованияя в комплекте оборудования беспроводных систем передачи данных  стандартов:

  • 4G (LTE1800, LTE2100, LTE2300 LTE2600)
  • 3G (UMTS 2100)
  • 2G (GSM1800)
  • WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц.

Vika-27 MIMO  является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.



Достоинства антенны Vika-27 MIMO:

  • Высокий коэффициент усиления в широкой полосе частот

  • Низкая парусность благодаря ячеистой структуре рефлектора

  • Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

  • Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

  • Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема

  • Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity

  • Активные излучатели антенны укрыты в пластиковый корпус

  • Защитные покрытия на всех металлических деталях

  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Дополнительное оборудование:

  • Кабели снижения, для расположения модема в удобном, доступном месте (опция)
  • Пигтейлы для соединения модема и кабелей снижения (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки.

Стандарт связи GSM 1800, 3G 2100, LTE 1800, LTE 2600, Yota (2500-2700), Многодиапазонная
Производитель Антэкс
Антенный Разъем (серия) N-type
Max Усиление Дб 27
Размер 800x800x540
Страна производства Китай

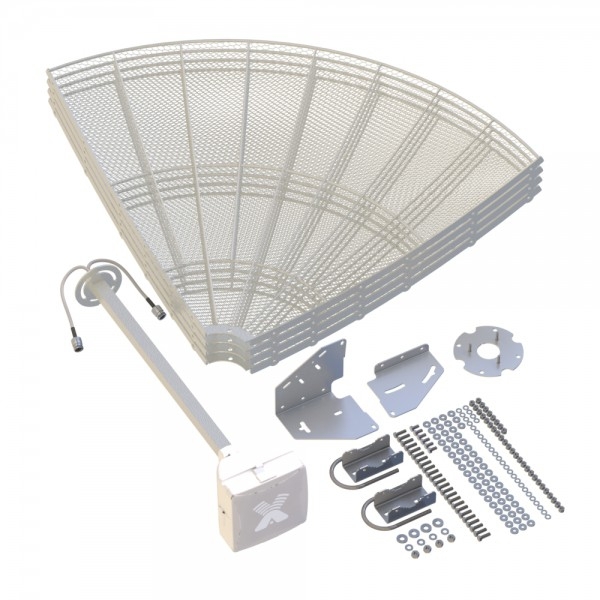

    • Антенна Vika-27 MIMO в разобранном виде
    • Узел крепления на мачту
    • Инструкция по установке
    • Упаковка (картон+полиэтилен)

Дополнительное оборудование:

  • Кабельные сборки, для расположения модема в удобном, доступном месте (опция)
  • Пигтейлы для соединения модема и кабелей снижения (опция)

Электрические характеристики

Vika-27 MIMO

Рабочий диапазон частот, МГц

1700÷2700

Коэффициент усиления, dBi

2 х 23÷27

Ширина ДН, град

6÷10

Уровень боковых лепестков, дБ

<-17.5

Отношение вперед/назад, дБ >22

Входное сопротивление, Ом

50

КСВ в диапазоне 3G/4G/WIFI, не более

1.8

Развязка между портами, дБ

Более 25÷30

Допустимая мощность, Вт

10

Поляризация

Вертикальная + горизонтальная,

X-pol

Механические характеристики антенны

Масса с креплением, г

 5460

Габаритные размеры, мм

1102 х 1102 х 540

Разъемы

2 х N-female

Крепление мачта диаметром 25-52мм

Материал антенны

Сталь, оцинкованная сталь, алюминий

Материал защитной коробки

Поликарбонат

Рабочий температурный диапазон

-50 …. +80°С



Диаграммы направленности антенны:

Плоскость поляризации Частота
 1700МГц   1900МГц   2200МГц   2400МГц   2600МГц
 Н-плоскость
Е-плоскость



Зависимость коэффициента усиления (dBi, вертикальная ось) от частоты (ГГц, горизонтальная ось)
