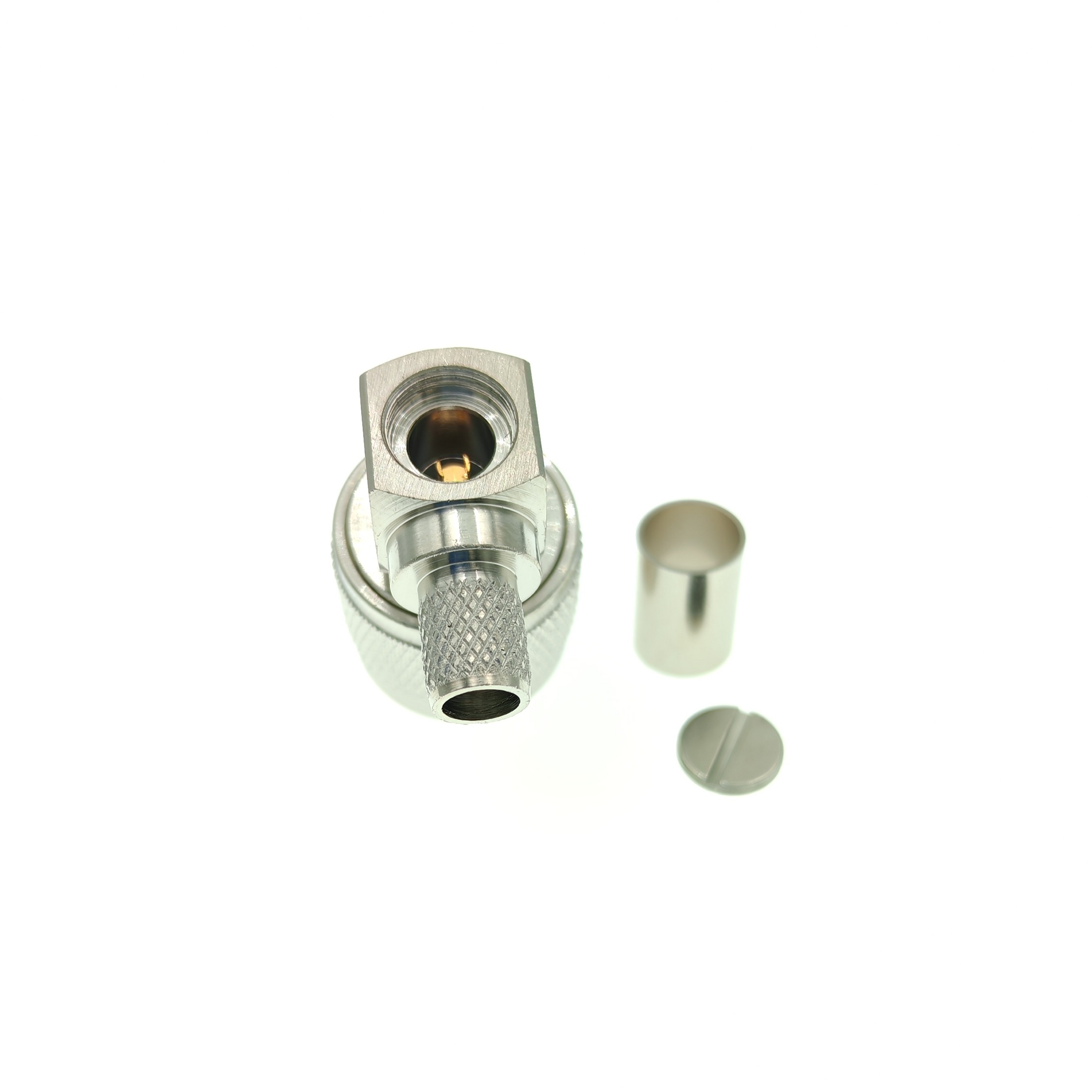

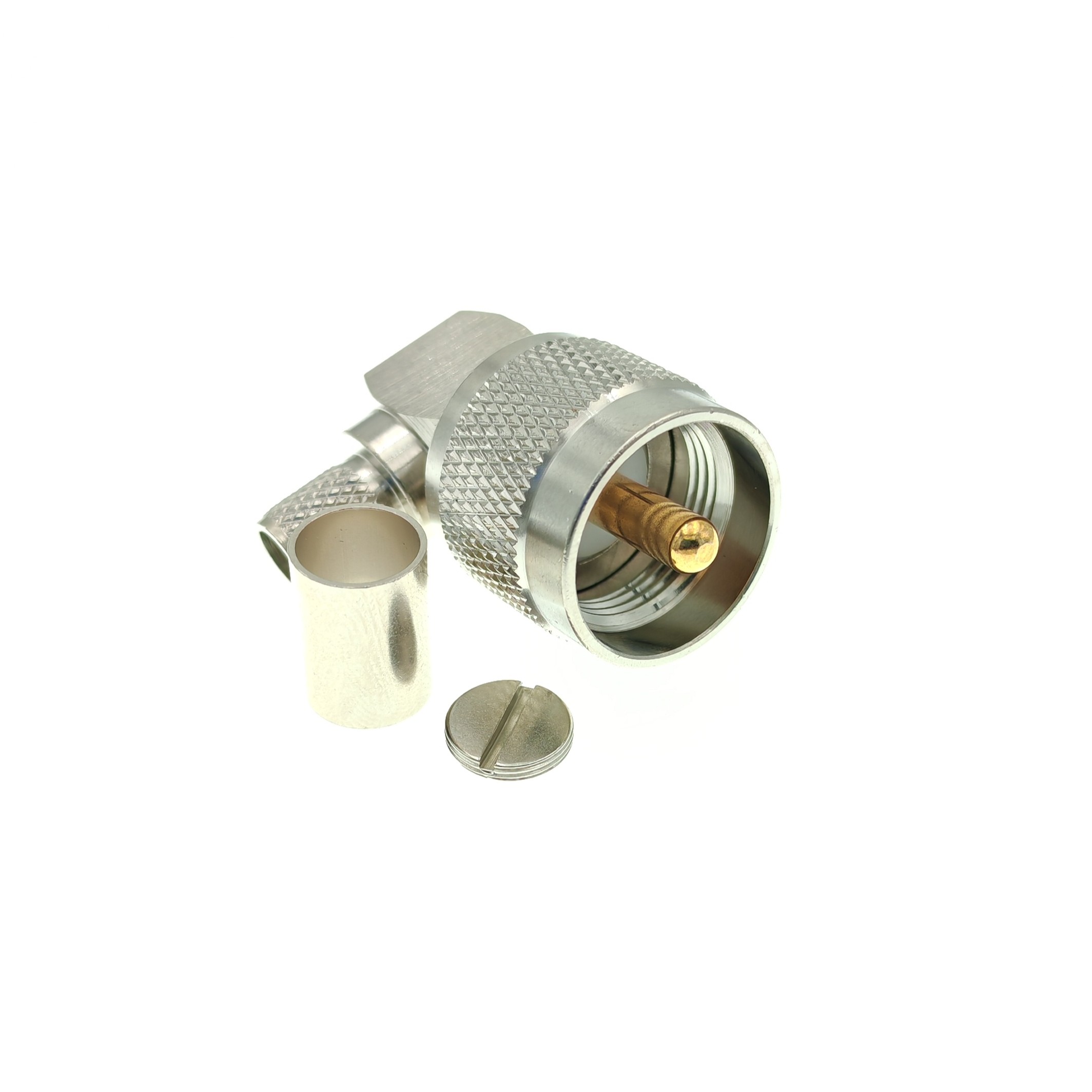

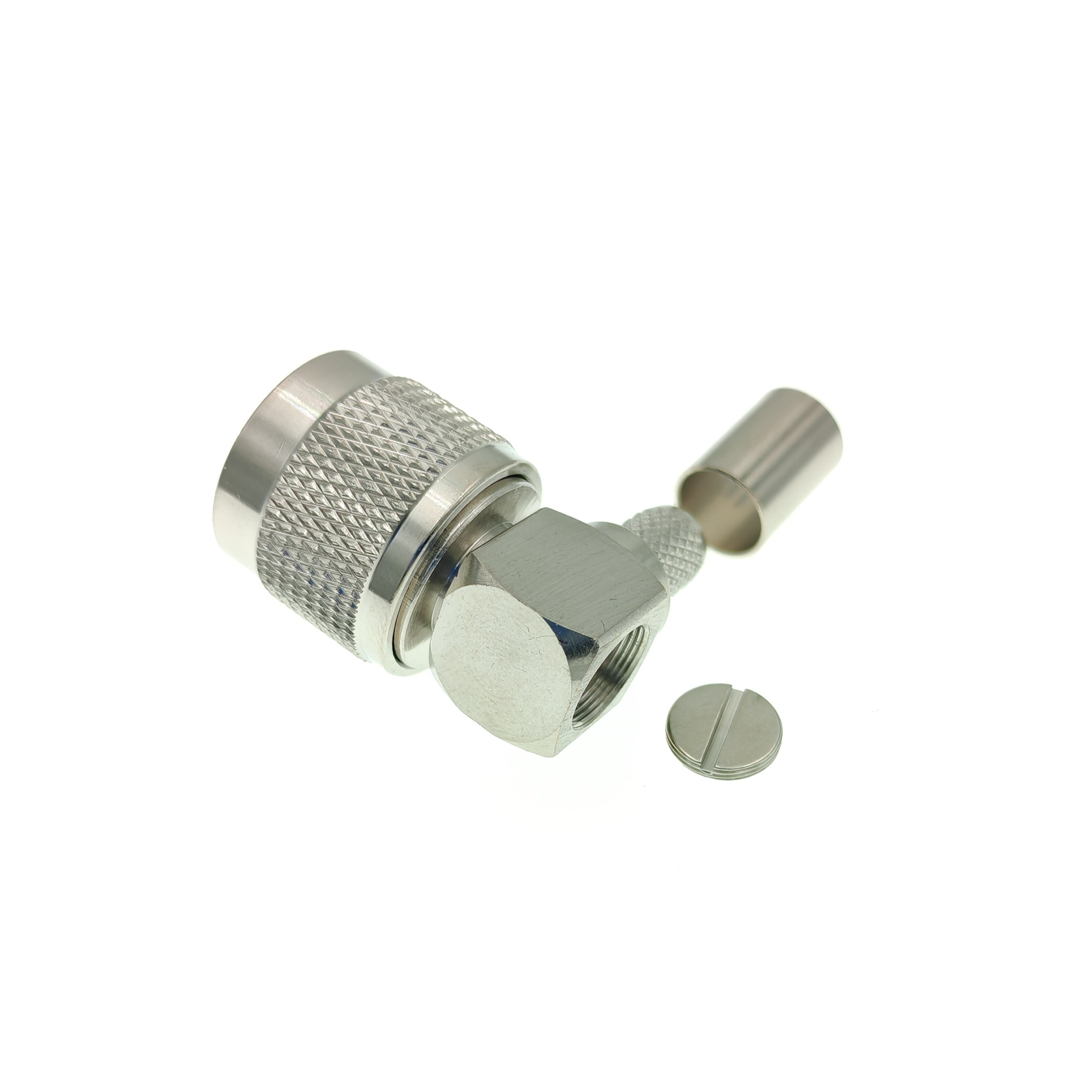

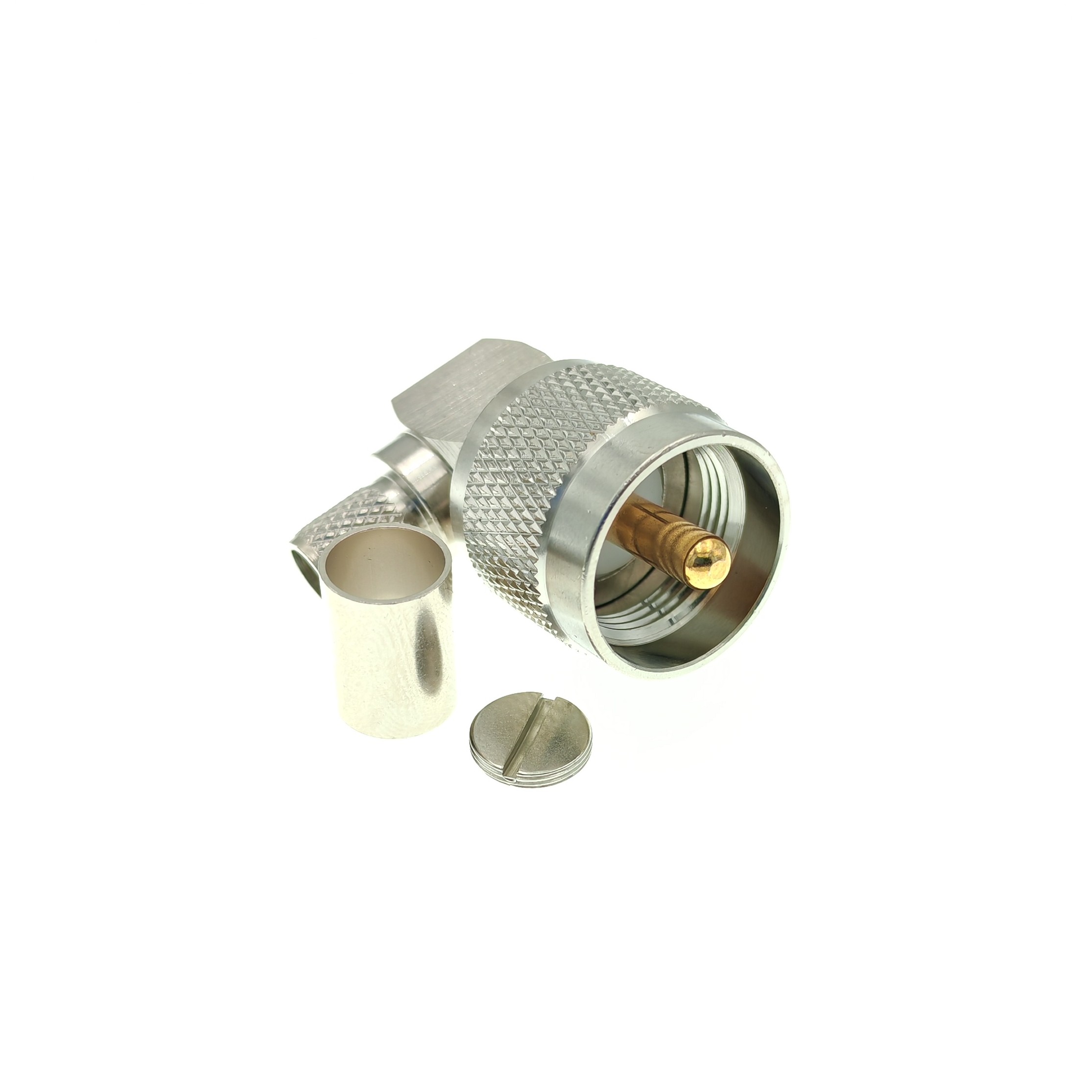

Угловой ВЧ-разъём UHF-male (вилка PL259) предназначен для монтажа на коаксиальный кабель типа 5D-FB, RG-8X, LMR-300 и аналоги. Исполнение под углом $90^\circ$ эффективно экономит пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, стойках и гермобоксах.
Монтаж центрального контакта осуществляется пайкой, а внешней оплётки — надёжным обжимом с помощью комплектной гильзы. Полная комплектация с крышками и термоусадкой обеспечивает высокую механическую прочность и аккуратный внешний вид соединения. Разъём используется в системах автомобильной и стационарной радиосвязи (Си-Би/CB, УКВ), ВЧ-антеннах и радиочастотном оборудовании.
| Марка кабеля | 5D-FB |
| Антенный Разъем (серия) | UHF male PL259 |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: UHF (PL259)
Назначение: Вилка (папа / male)
Тип исполнения: Угловой ($90^\circ$)
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: 5D-FB, RG-8X, RG-5, RG-6, LMR-300
Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 300 МГц (HF / VHF)
Исполнение: Металлический корпус с накидной резьбовой гайкой PL-259 и рельефной накаткой
