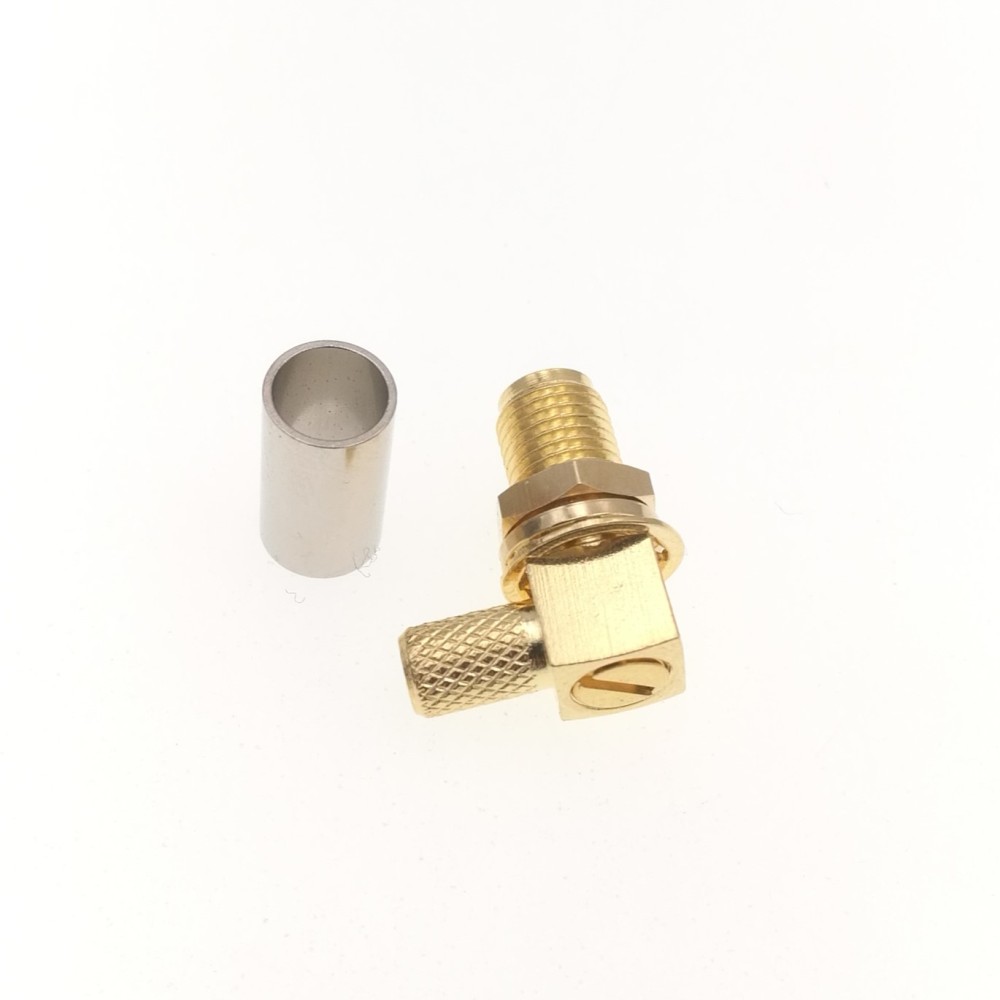

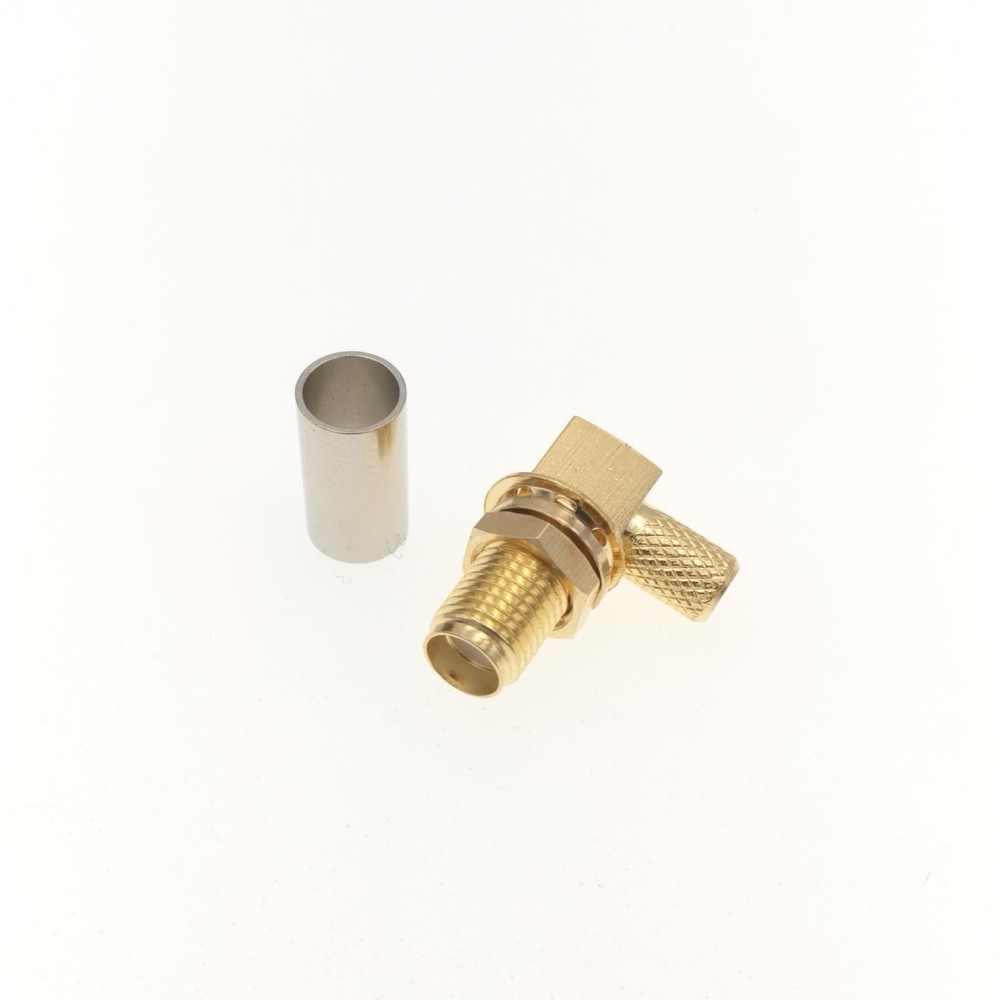

Угловой панельный ВЧ-разъём SMA-female (розетка) предназначен для установки на коаксиальный кабель среднего диаметра типа RG-58, LMR-195 и аналоги. Конструктивное исполнение под углом 90 градусов эффективно экономит пространство при подводе кабеля, а резьбовое соединение с гайкой и шайбой позволяет жестко зафиксировать разъём на стенке корпуса, перегородке или лицевой панели оборудования.
Монтаж центрального контакта выполняется пайкой, а внешней оплётки — надежным обжимом с помощью комплектной гильзы. Полный комплект поставки обеспечивает быструю сборку и хорошую защищенность соединения. Разъём применяется в системах усиления сотовой связи, при сборке антенных адаптеров, пигтейлов, подключении роутеров и другого радиоэлектронного оборудования.
| Марка кабеля | RG-58 |
| Антенный Разъем (серия) | SMA female |
| Тип монтажа | Обжим |
| Страна производства | Китай |
ВЧ-разъём SMA(female) угловой обжимной под кабель RG-58
Тип разъёма: SMA
Назначение: Розетка (мама / female)
Тип исполнения: Угловой ($90^\circ$), панельный (гайка на корпус/перегородку)
Способ монтажа: Обжим (хвостовик) / Пайка (центральная жила)
Совместим с кабелем: RG-58, RG-142, LMR-195, RG-400

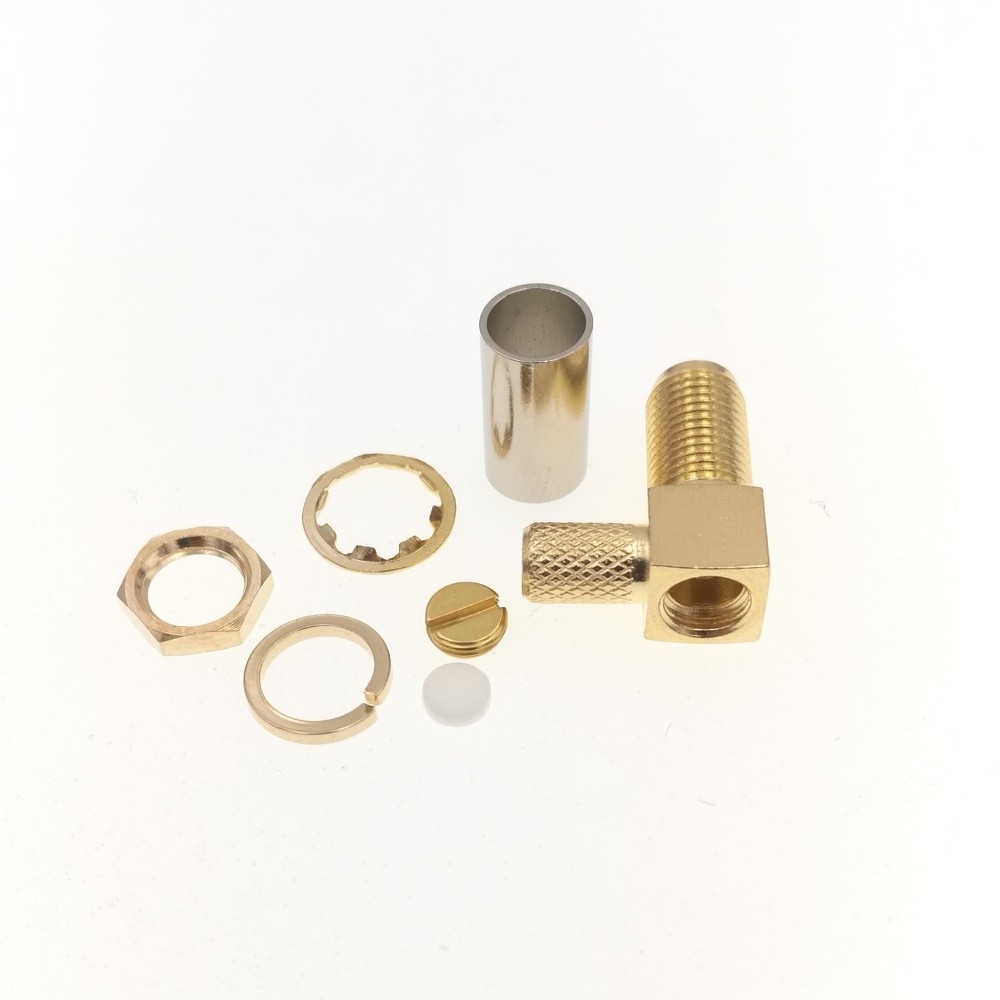

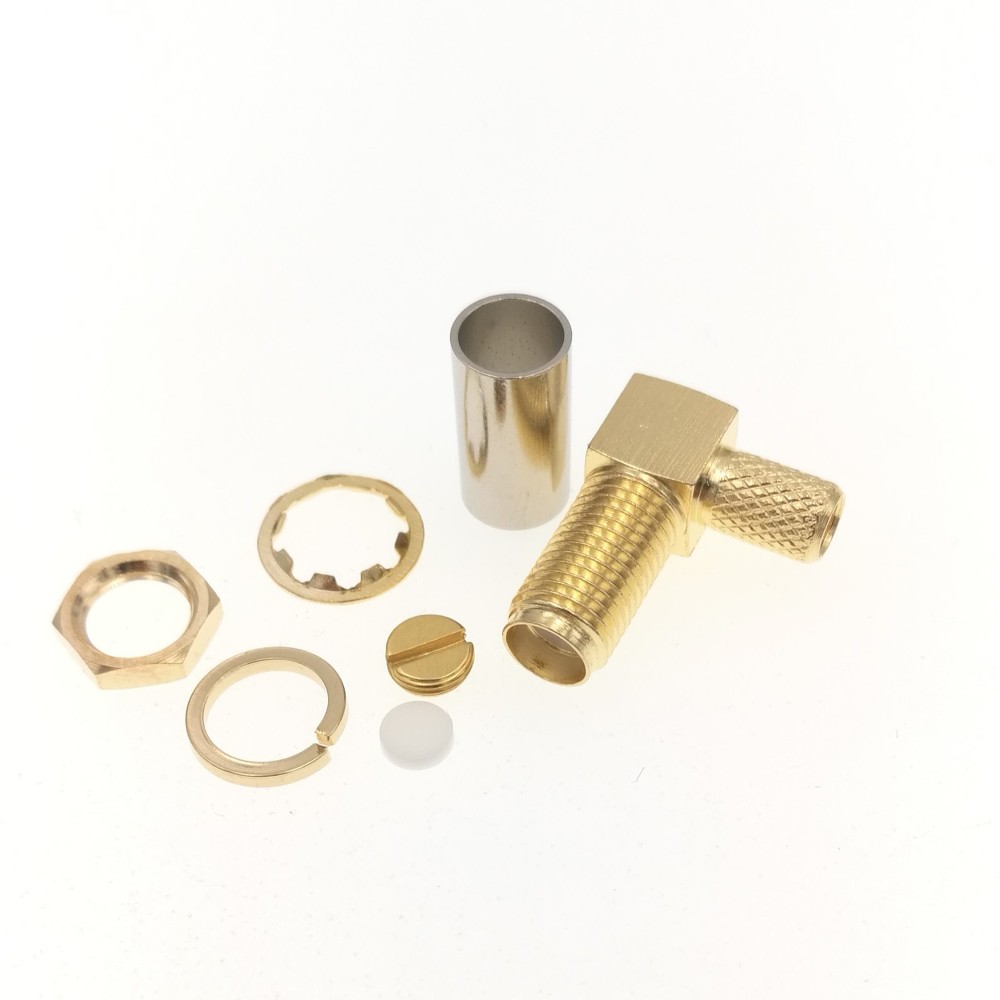

Комплектация: Разъём, обжимное кольцо, набор гаек и шайб, комплект крышек, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 6 ГГц
Исполнение: Металлический корпус с внешней резьбой и гранями под гаечный ключ
