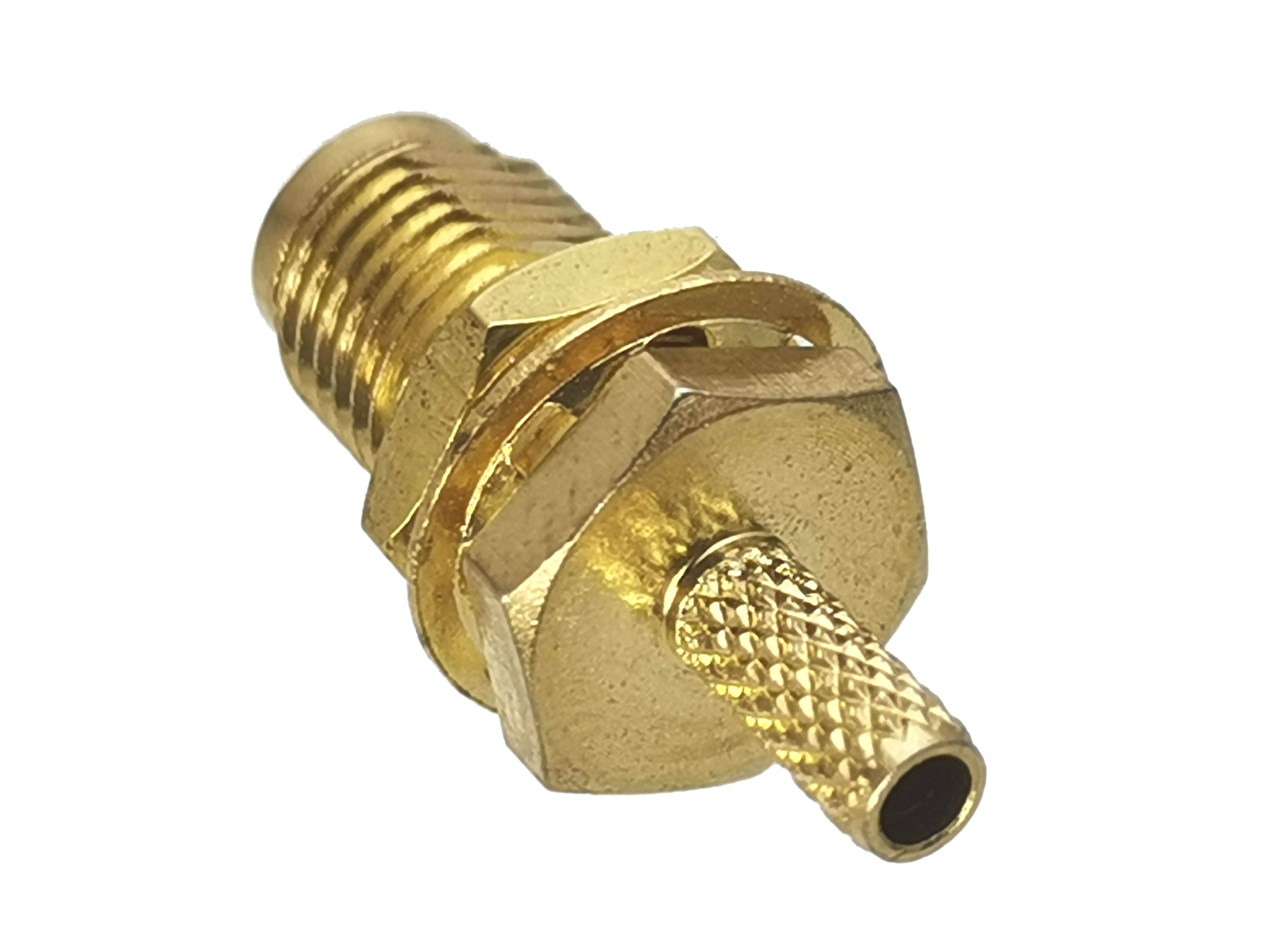

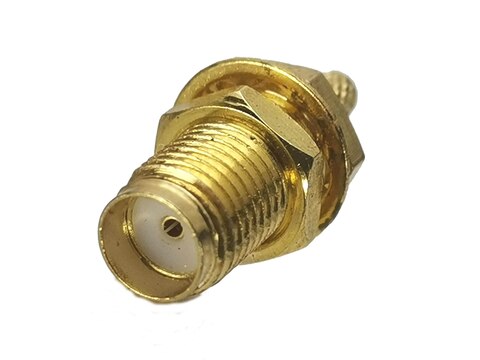

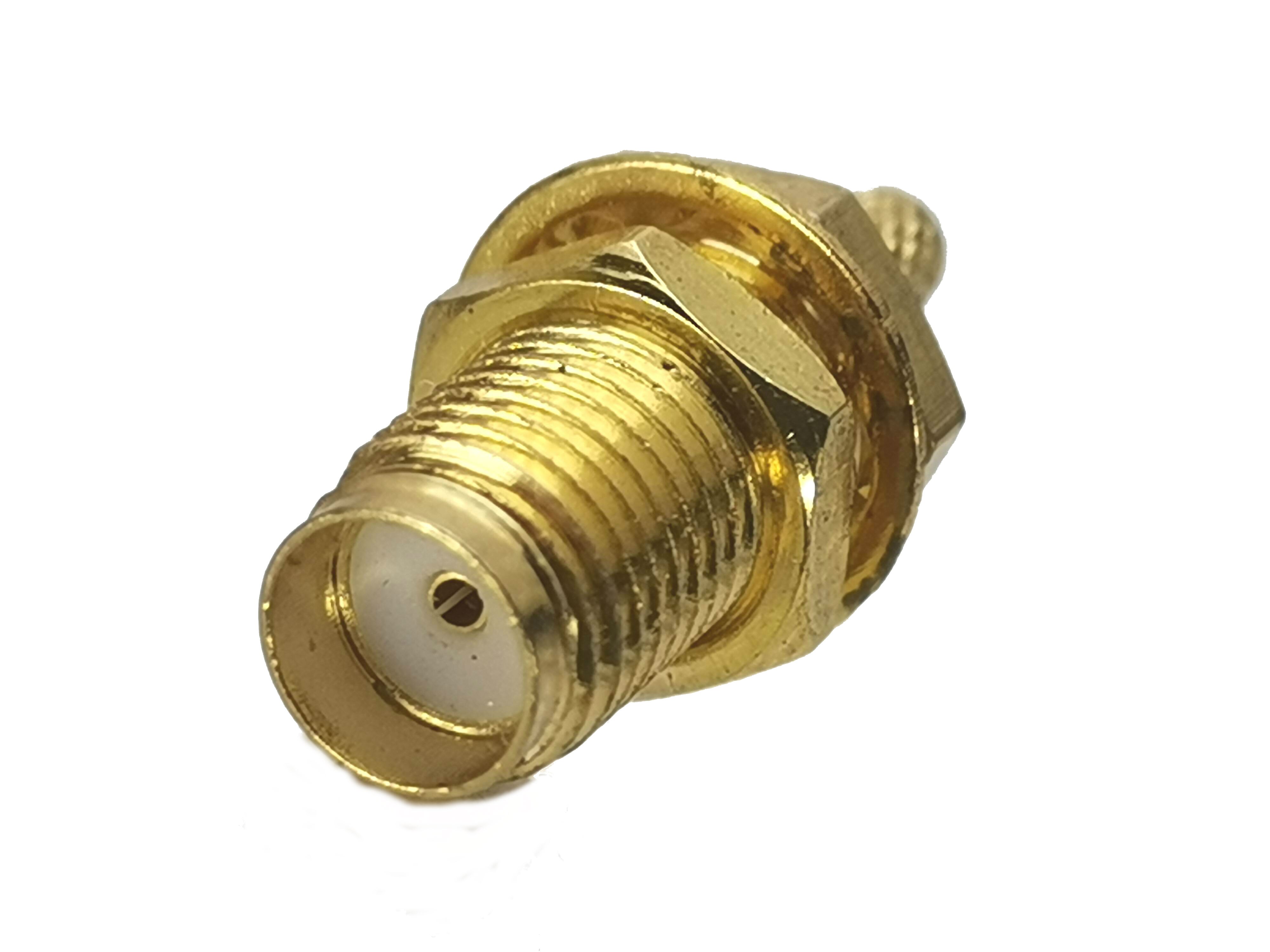

Прямой панельный ВЧ-разъём SMA-female (розетка) предназначен для установки на тонкие коаксиальные кабели типа RG-316, RG-174, LMR-100 и аналоги. Панельное исполнение с гайкой и шайбой позволяет удобно закрепить разъём на стенке корпуса, лицевой панели или перегородке прибора.
Монтаж центрального контакта осуществляется пайкой, а фиксация внешней оплётки — обжимом с помощью гильзы. Полный комплект поставки обеспечивает простую сборку и надёжную герметизацию узла. Разъём используется при сборке кабельных адаптеров, пигтейлов, подключении внешних антенн, роутеров и различного радиотехнического оборудования.
| Марка кабеля | RG-316 |
| Антенный Разъем (серия) | SMA female |
| Тип монтажа | Обжим |
| Страна производства | Китай |
ВЧ-разъём SMA(female) обжимной под кабель RG-316 S-211L
Тип разъёма: SMA
Назначение: Розетка (мама / female)
Тип исполнения: Прямой, панельный (гайка на корпус/перегородку)
Способ монтажа: Обжим (хвостовик) / Пайка (центральный pin)
Совместим с кабелем: RG-316, RG-174, RG-178, RG-179, RG-188, RG-188A, LMR-100

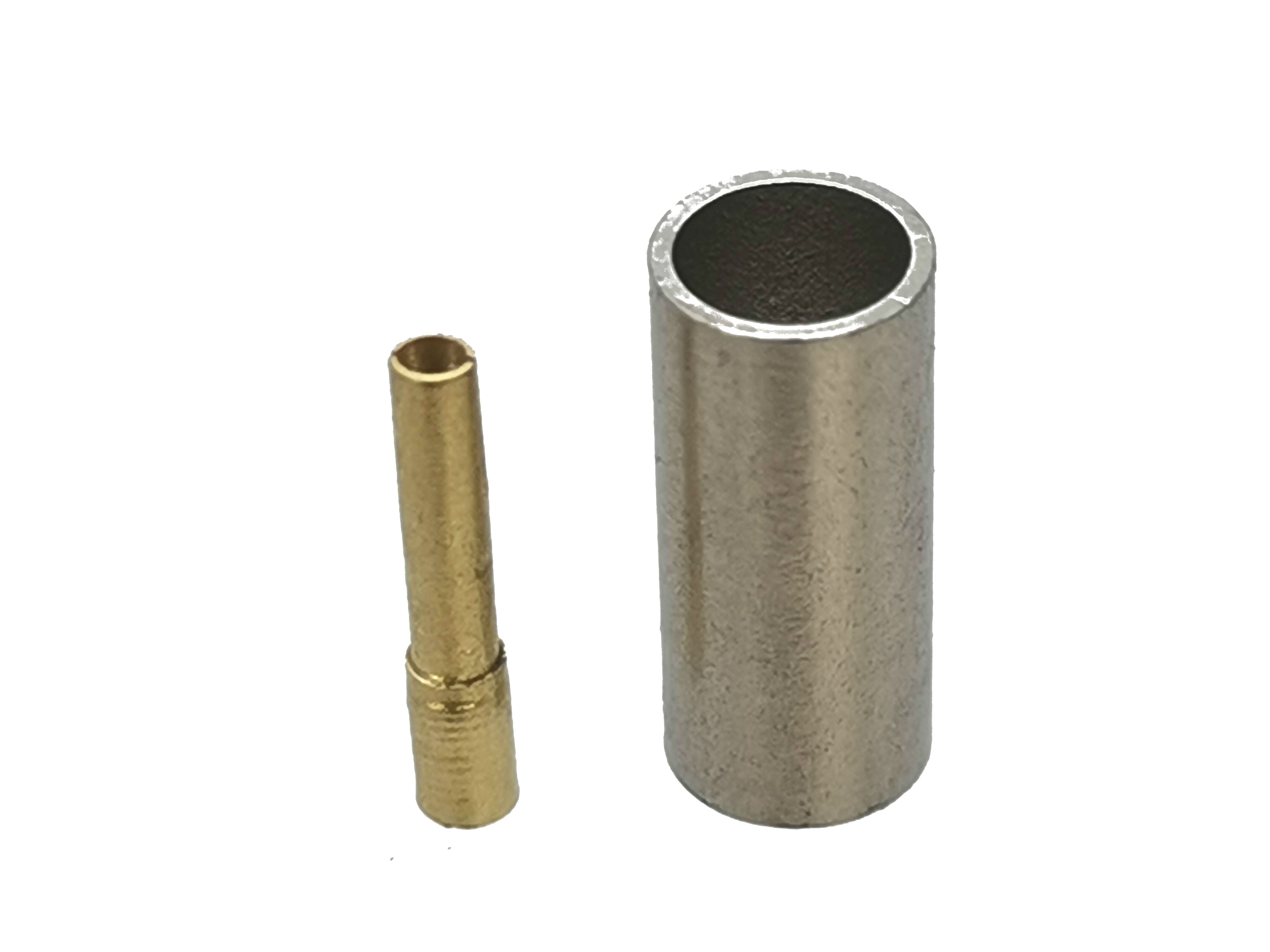

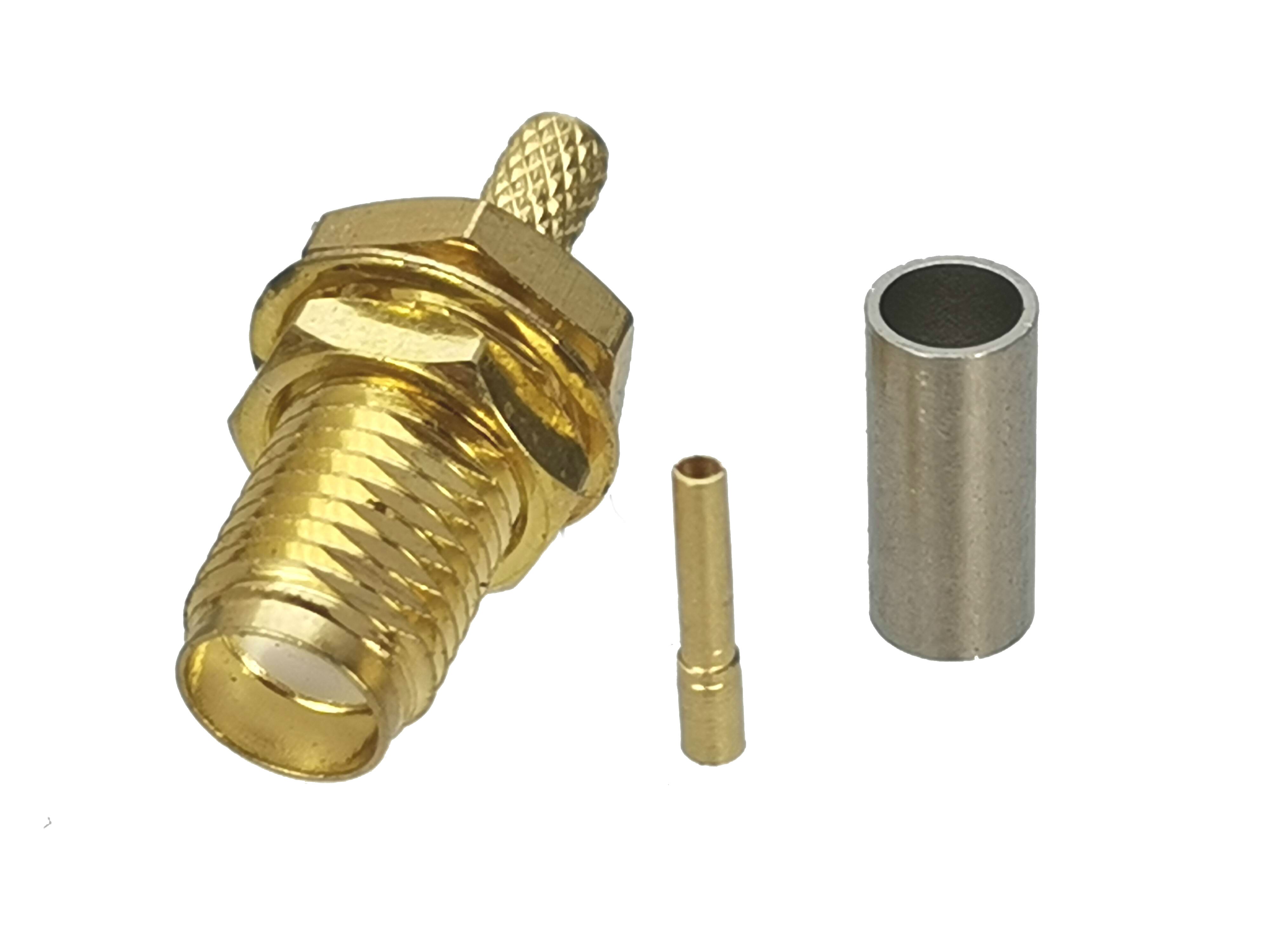

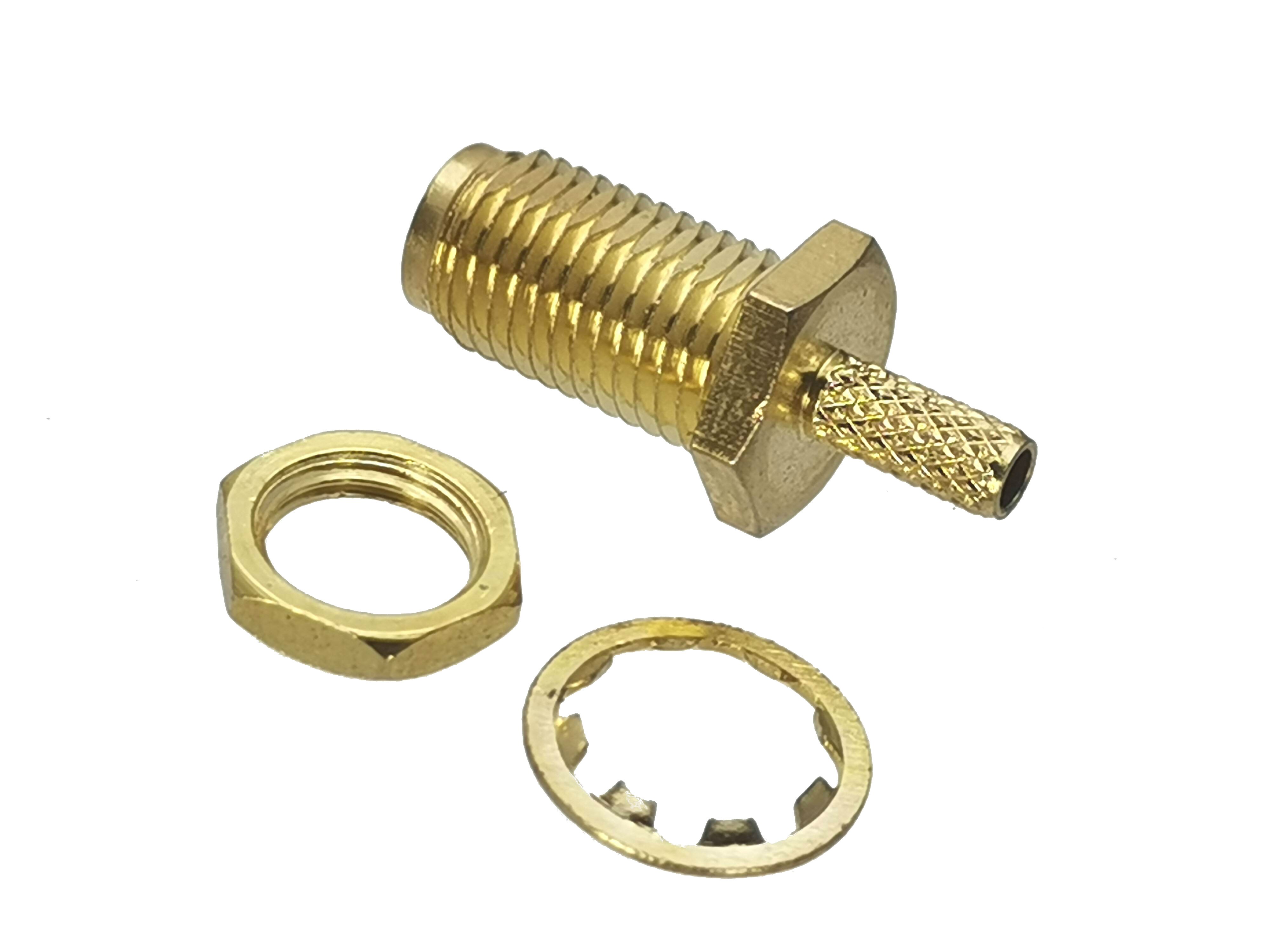

Комплектация: Разъём, pin под пайку "мама", обжимное кольцо, набор гаек и шайб, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 6 ГГц
Исполнение: Металлический корпус с внешней резьбой и гранями под гаечный ключ
