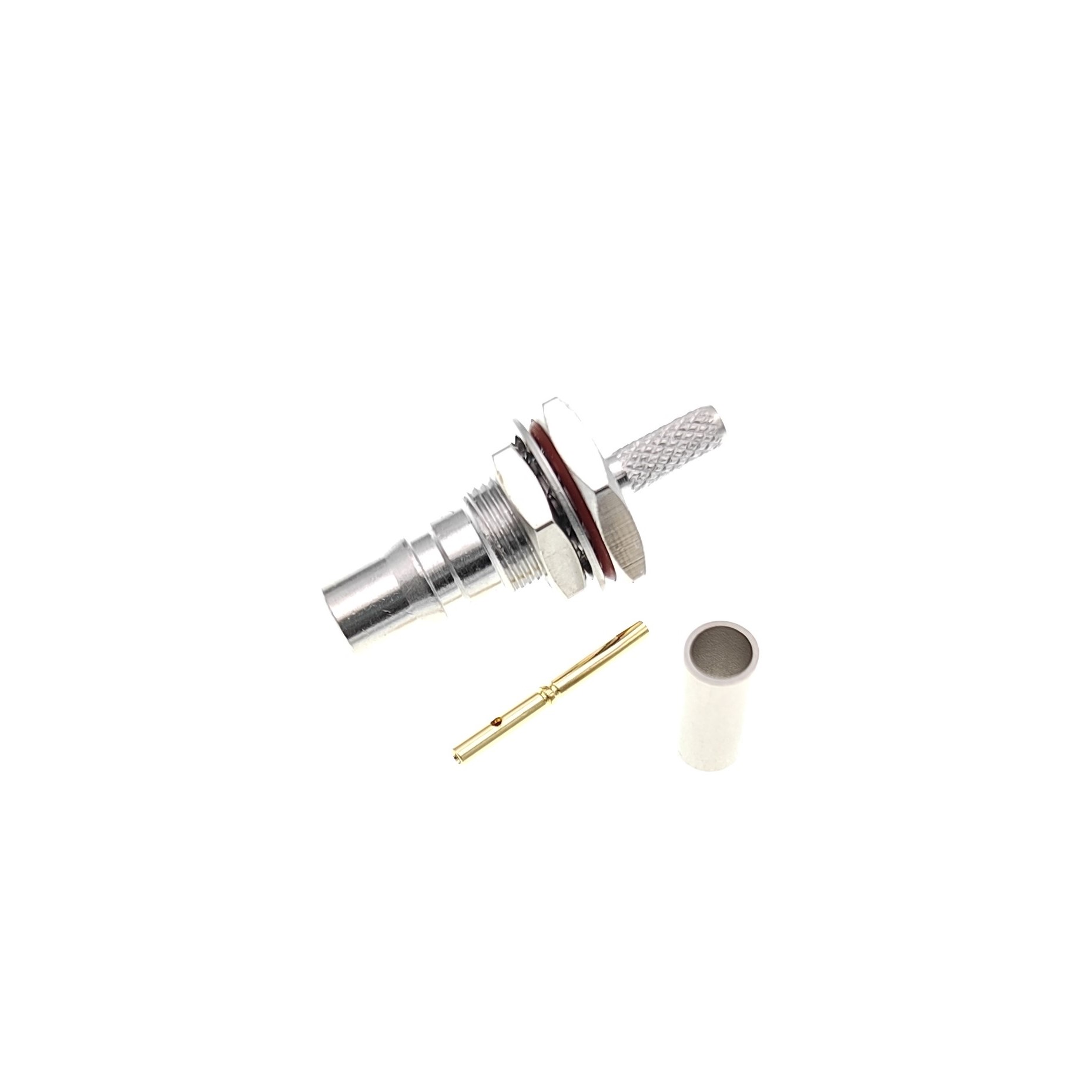

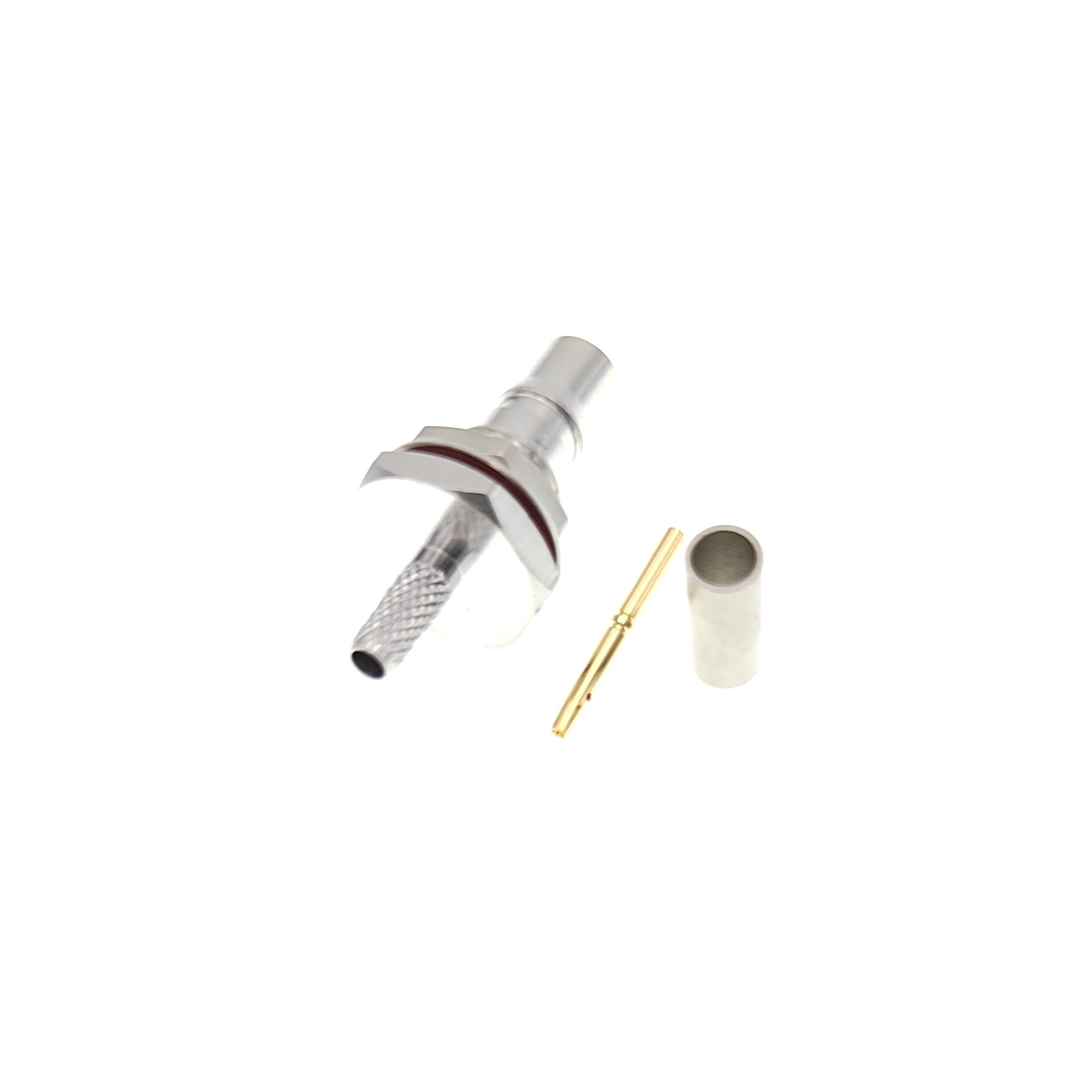

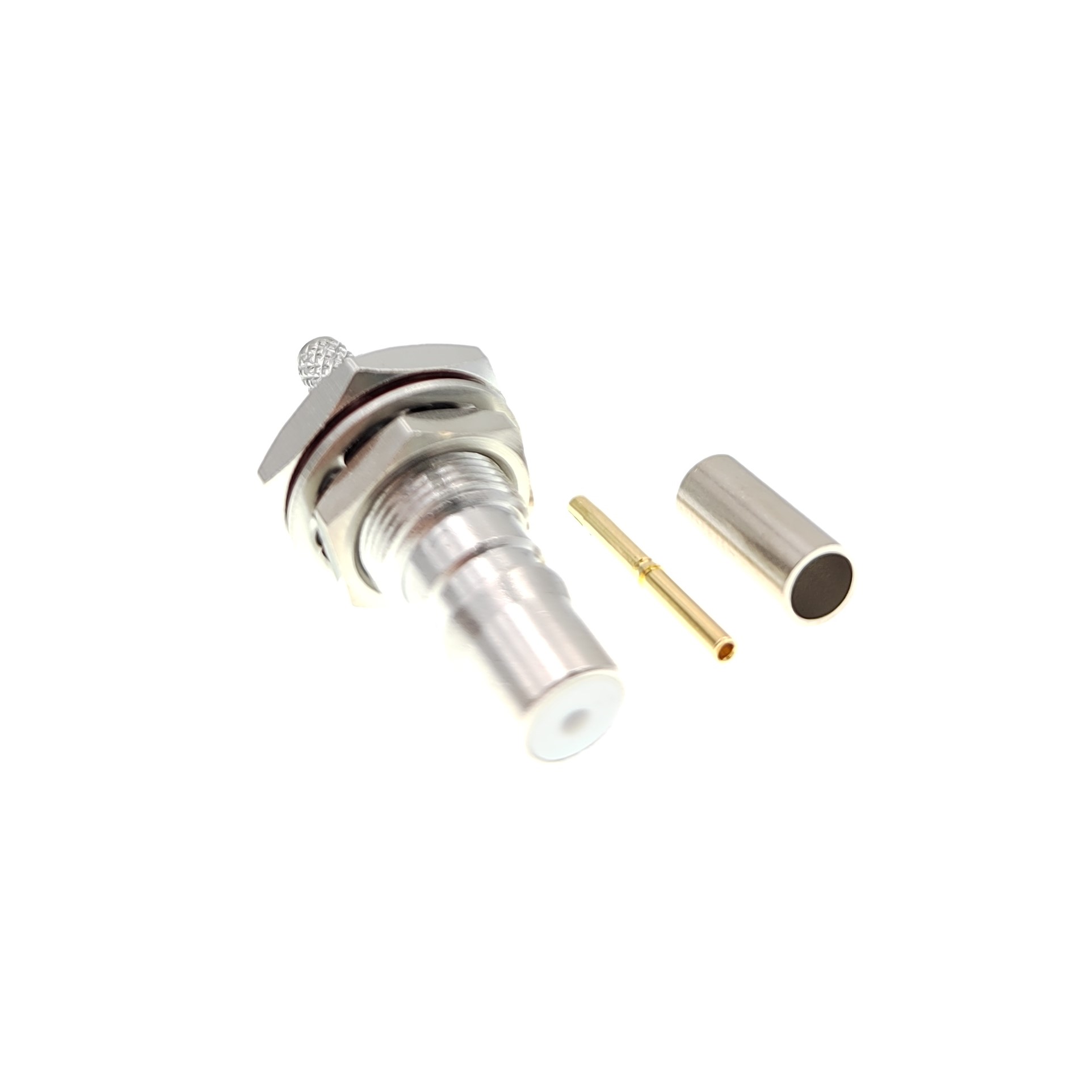

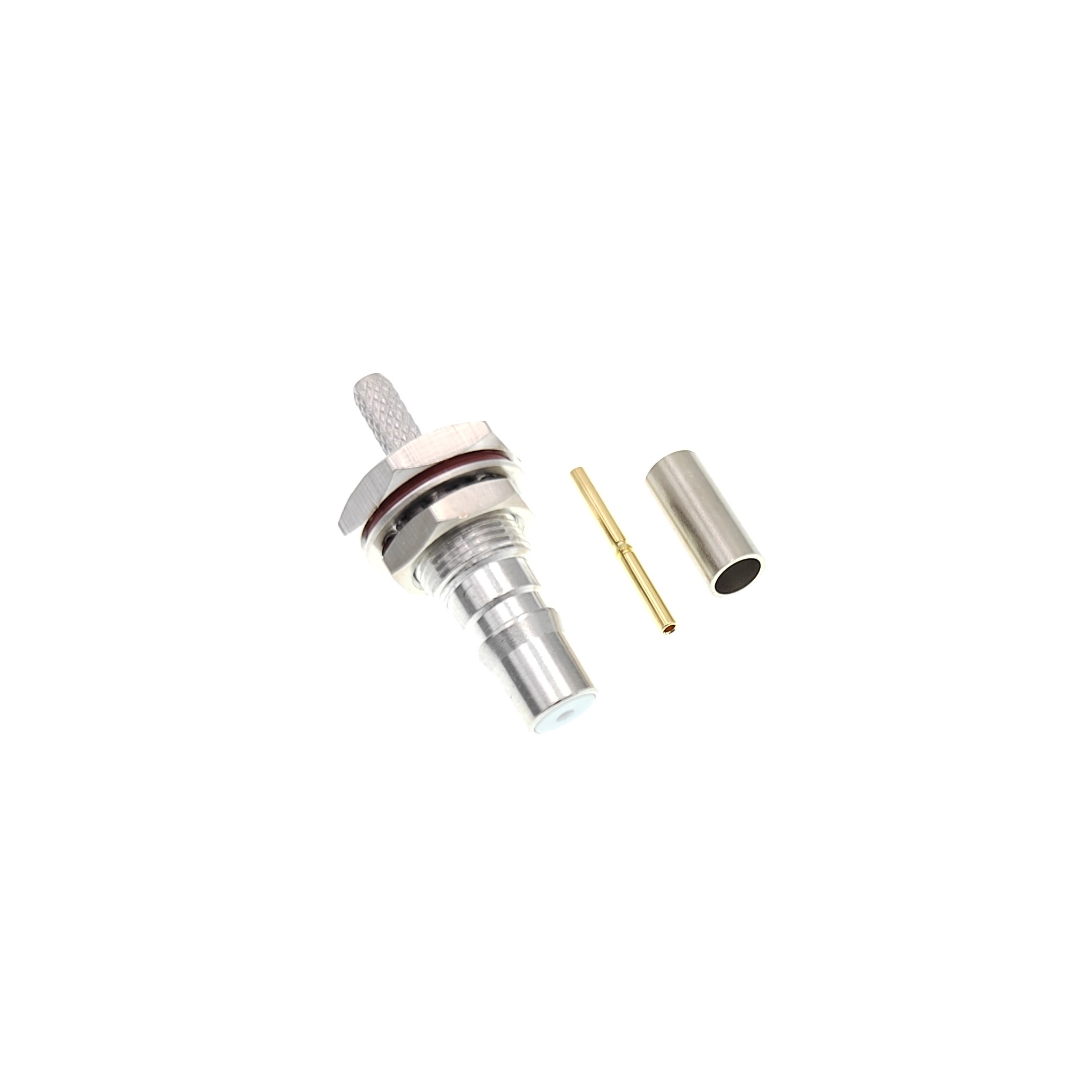

Прямой ВЧ-разъём QMA-female (розетка) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Разъёмы серии QMA — это быстросъёмный аналог SMA-стандарта: защёлкивающееся соединение позволяет производить мгновенное подключение без накручивания резьбы и использования инструмента, а также допускает вращение на 360 градусов без потери качества сигнала.
Центральный контакт фиксируется пайкой, а внешняя оплётка тонкого кабеля — надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечит защиту места стыка и предохранит кабель от перегибов. Разъём применяется в мобильных устройствах связи, внутренних платах радиооборудования, GPS/ГЛОНАСС модулях и высокочастотных коммутационных системах.
| Марка кабеля | RG-316 |
| Антенный Разъем (серия) | QMA Female |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: QMA (Quick-Lock SMA)
Назначение: Розетка (мама / female)
Тип исполнения: Прямой
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100
Комплектация: Разъём, обжимное кольцо, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 6 ГГц
Исполнение: Компактный металлический корпус с системой быстрого защёлкивания Snap-On (свободное вращение соединения на 360 градусов)
