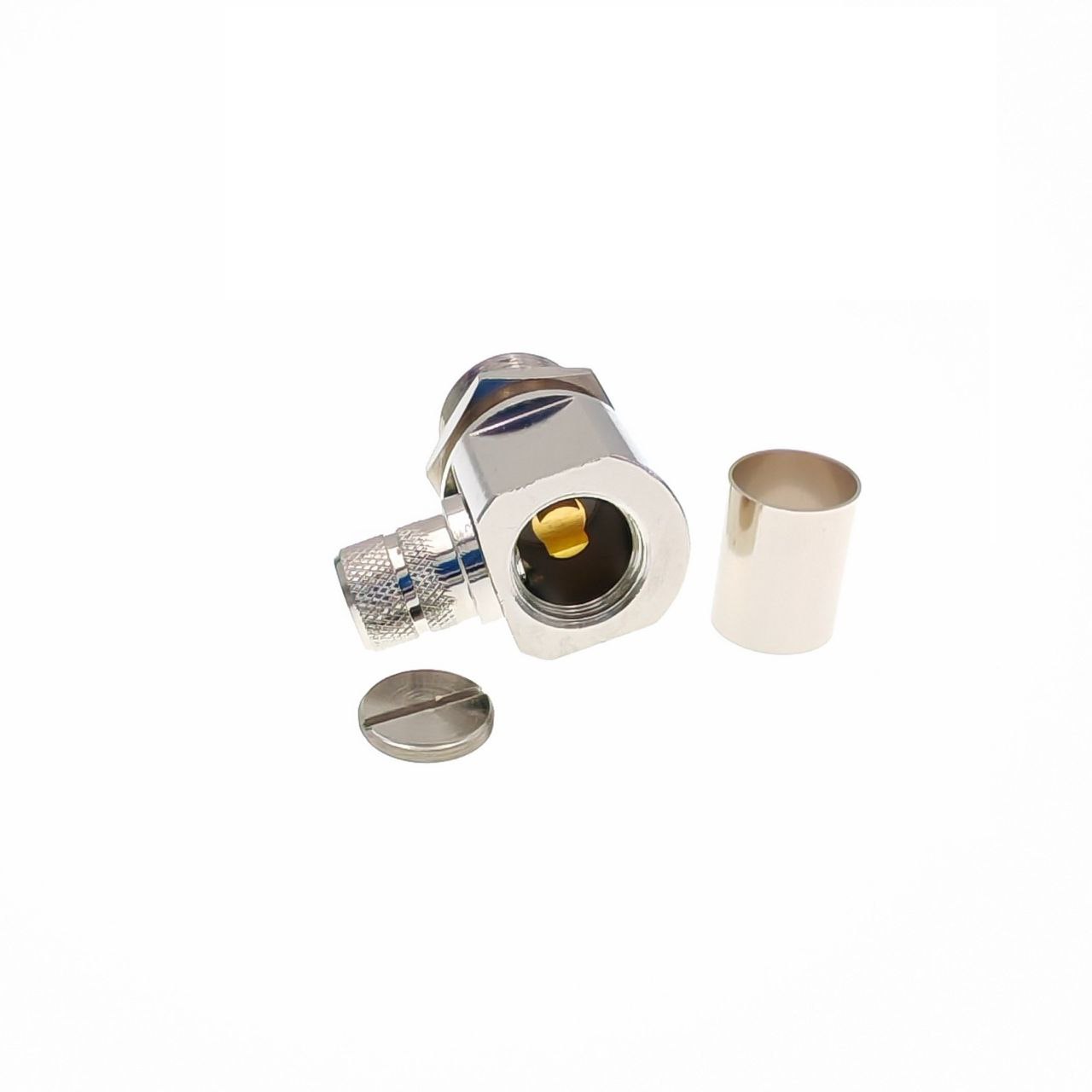

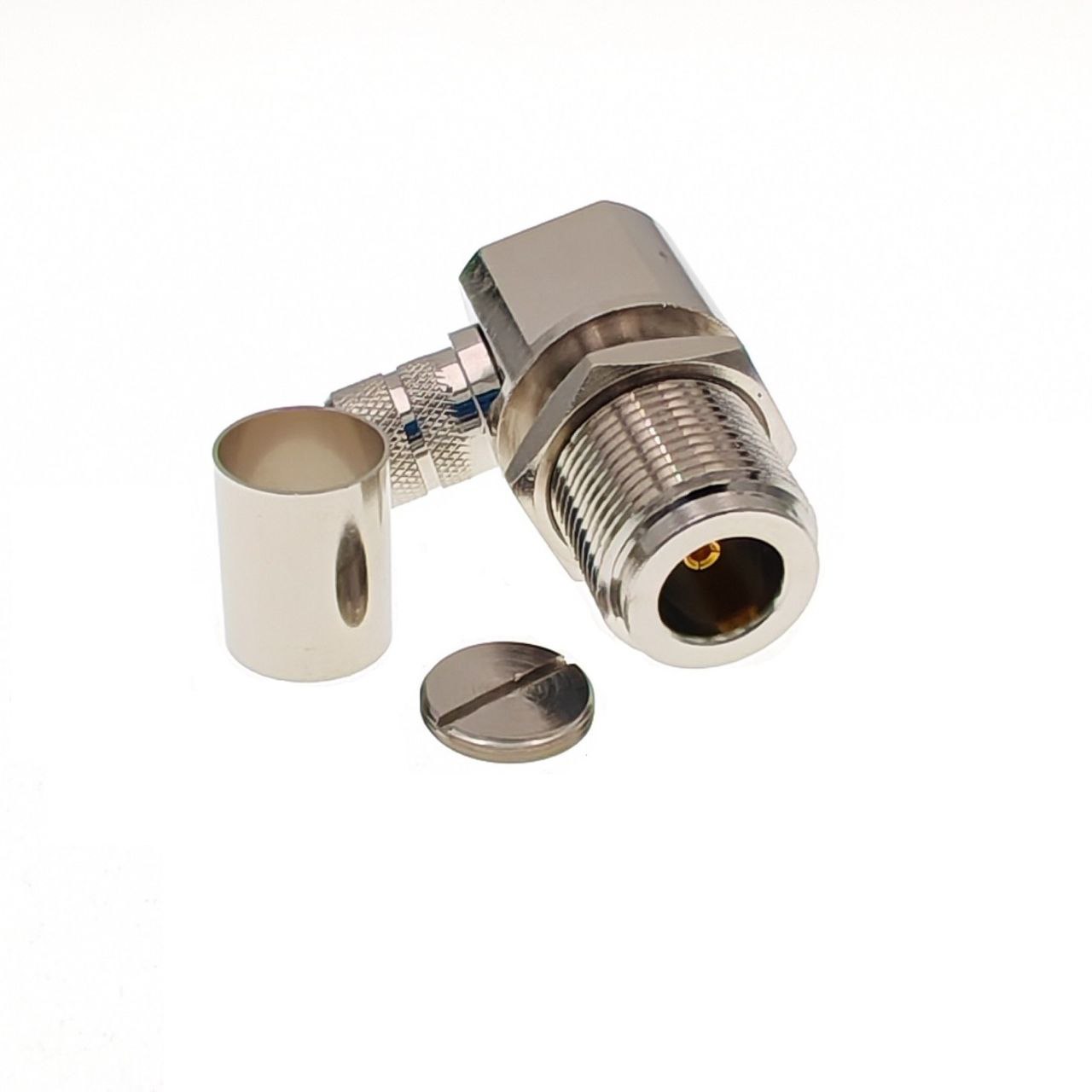

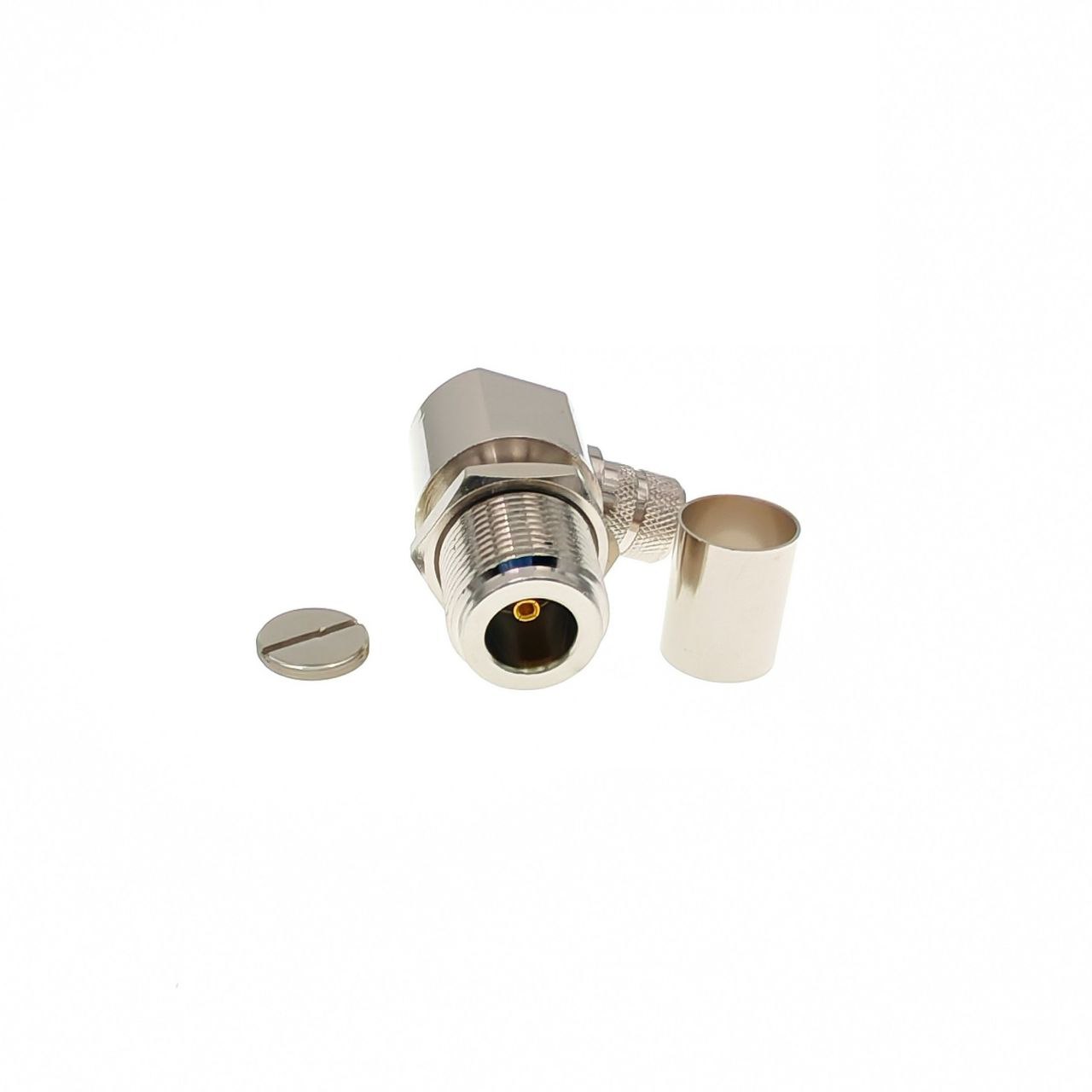

Угловой ВЧ-разъём N-female (розетка) предназначен для установки на коаксиальный кабель увеличенного диаметра (8D-FB, RG-213, LMR-400 и аналоги). Исполнение под углом $90^\circ$ эффективно экономит пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, гермобоксах, стойках и шкафах.

Монтаж центрального контакта осуществляется пайкой, а внешней оплётки — надёжным обжимом с помощью комплектной гильзы. Полный комплект поставки с термоусадкой и защитными крышками обеспечивает высокую механическую прочность сборки и минимальный уровень затухания ВЧ-сигнала. Разъём применяется в системах усиления сотовой связи, коммерческой радиосвязи, ВЧ-антеннах и фидерных трактах.

Краткие технические характеристики

• • • • Тип разъёма: N

      • Назначение: Розетка (мама / female)

      • Тип исполнения: Угловой ($90^\circ$)

      • Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)

      • Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB

      • Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка

      • Волновое сопротивление: 50 Ом

      • Диапазон частот: 0 – 11 ГГц

      • Исполнение: Металлический корпус с внешней резьбой под накидную гайку
