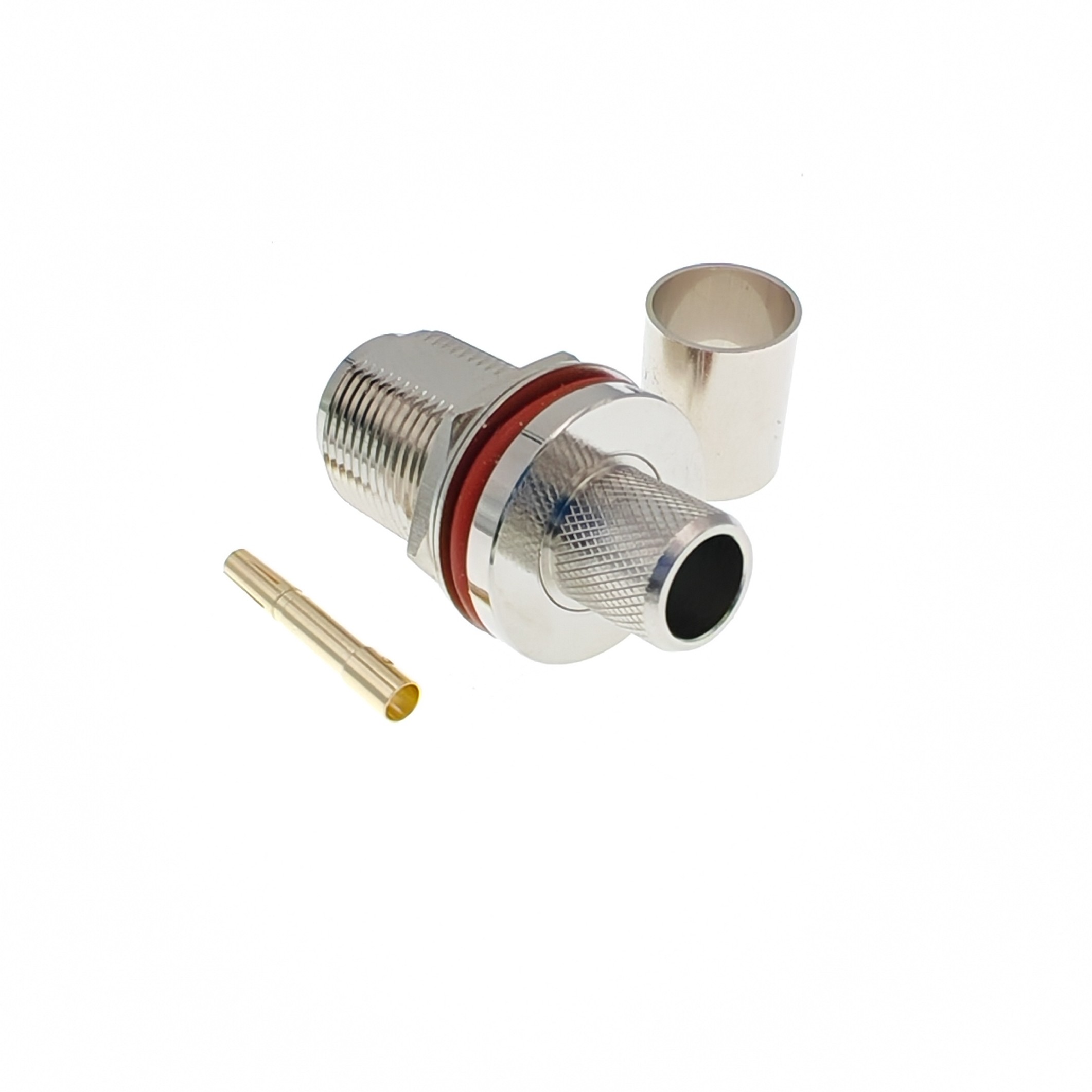

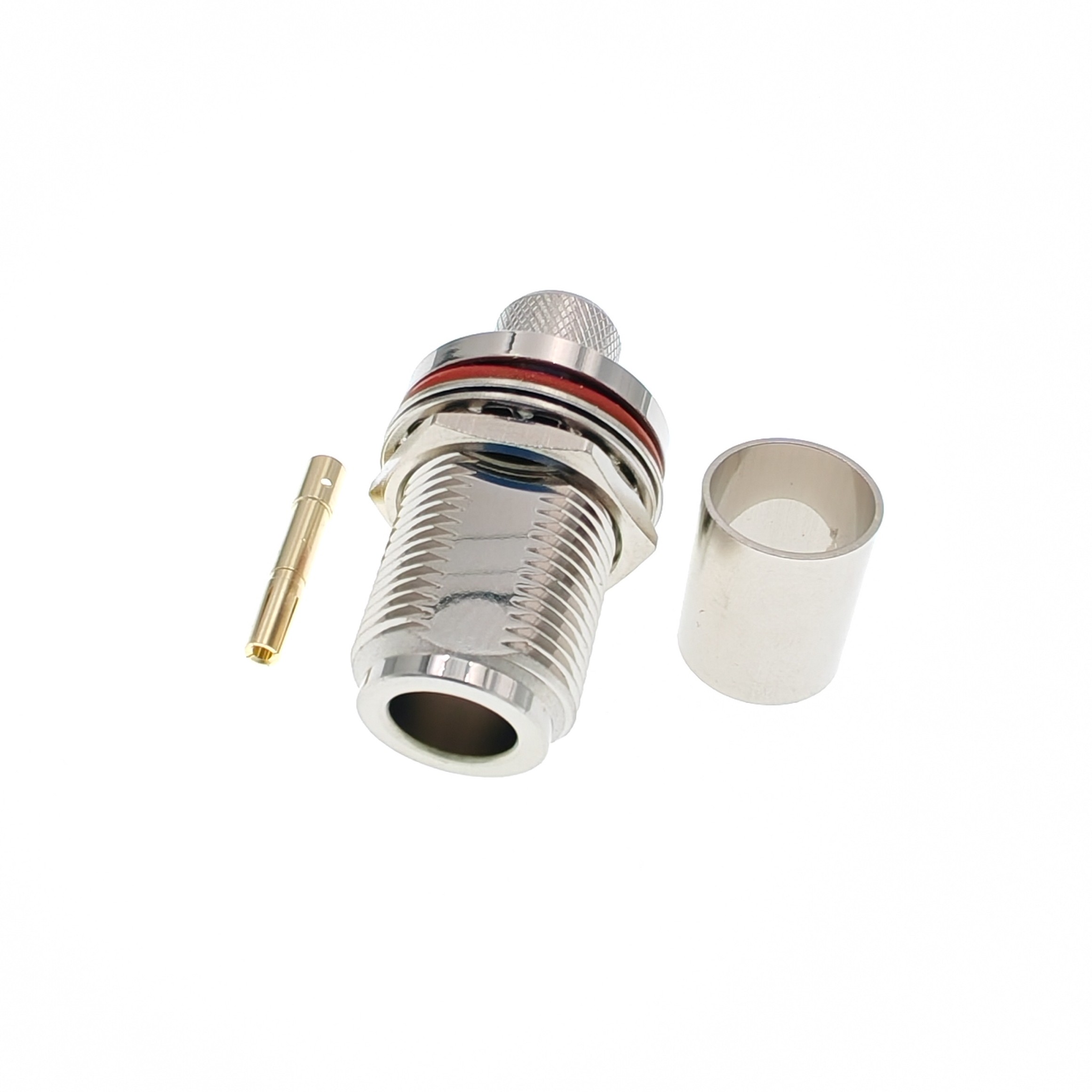

Прямой панельный ВЧ-разъём N-female (розетка) с комплектом гаек и шайб предназначен для монтажа на стенку корпуса, панель гермобокса, щит или перегородку с подведением коаксиального кабеля увеличенного диаметра (8D-FB, RG-213, LMR-400 и аналоги).

Набор гаек и шайб обеспечивает жёсткую фиксацию разъёма в посадочном отверстии корпуса. Центральный контакт (pin под пайку) монтируется пайкой, а внешняя оплётка кабеля фиксируется прочным обжимом с помощью гильзы. Входящая в комплект термоусадочная трубка обеспечивает герметичность и защищает кабель от изгибающих нагрузок. Разъём применяется в антенно-фидерных трактах, гермобоксах, репитерах, телекоммуникационных шкафах и ВЧ-оборудовании.

Краткие технические характеристики

• Тип разъёма: N

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой, под гайку (панельный / блочный)

• Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)

• Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB

• Комплектация: Разъём, pin под пайку "мама", обжимное кольцо, набор гаек и шайб, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц

• Исполнение: Удлинённый металлический корпус с внешней резьбой, прижимными гайками и шайбами для надёжного монтажа на стенку корпуса или панель
