Прямой ВЧ-разъём FAKRA-male (вилка) с цветовой и механической кодировкой Type E (зелёный цвет) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Разъёмы стандарта FAKRA разработаны на базе SMB-интерфейса специально для автомобильной промышленности: пластиковый корпус с фиксатором предотвращает случайное расцепление от вибраций, а уникальная система направляющих ключей исключает ошибку при подключении.

Кодировка Type E (зелёный / Flame Green) традиционно используется в автомобильных системах для передачи сигналов спутникового радио (SDARS) и телевизионного вещания (TV1 / TV2).

Центральный контакт (pin "папа") монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает механическую защиту и предохраняет кабель от изломов. Разъём применяется в автомобильных мультимедийных системах, TV-тюнерах, приемниках спутникового радио и бортовом оборудовании.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка E — Flame Green / Зелёный)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

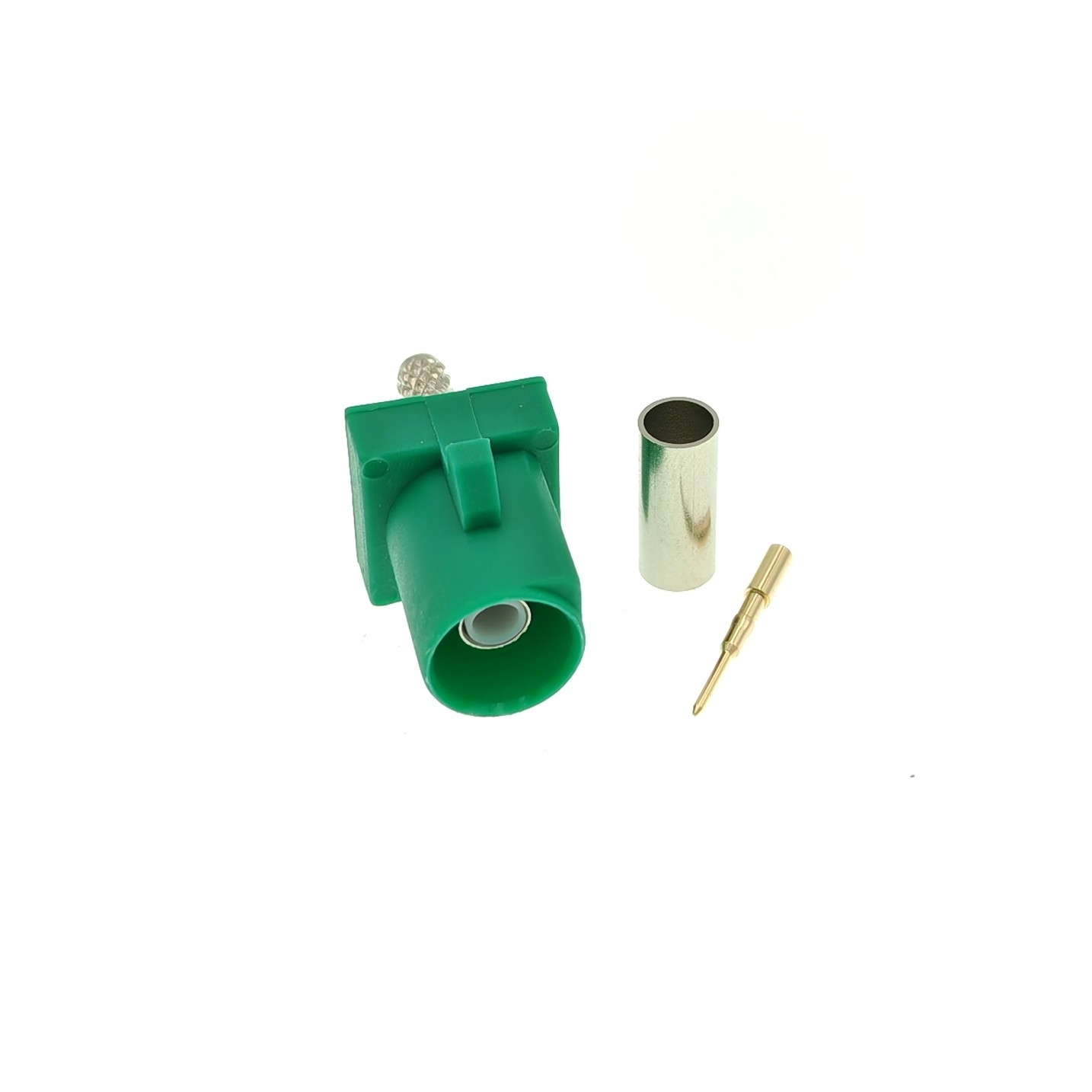

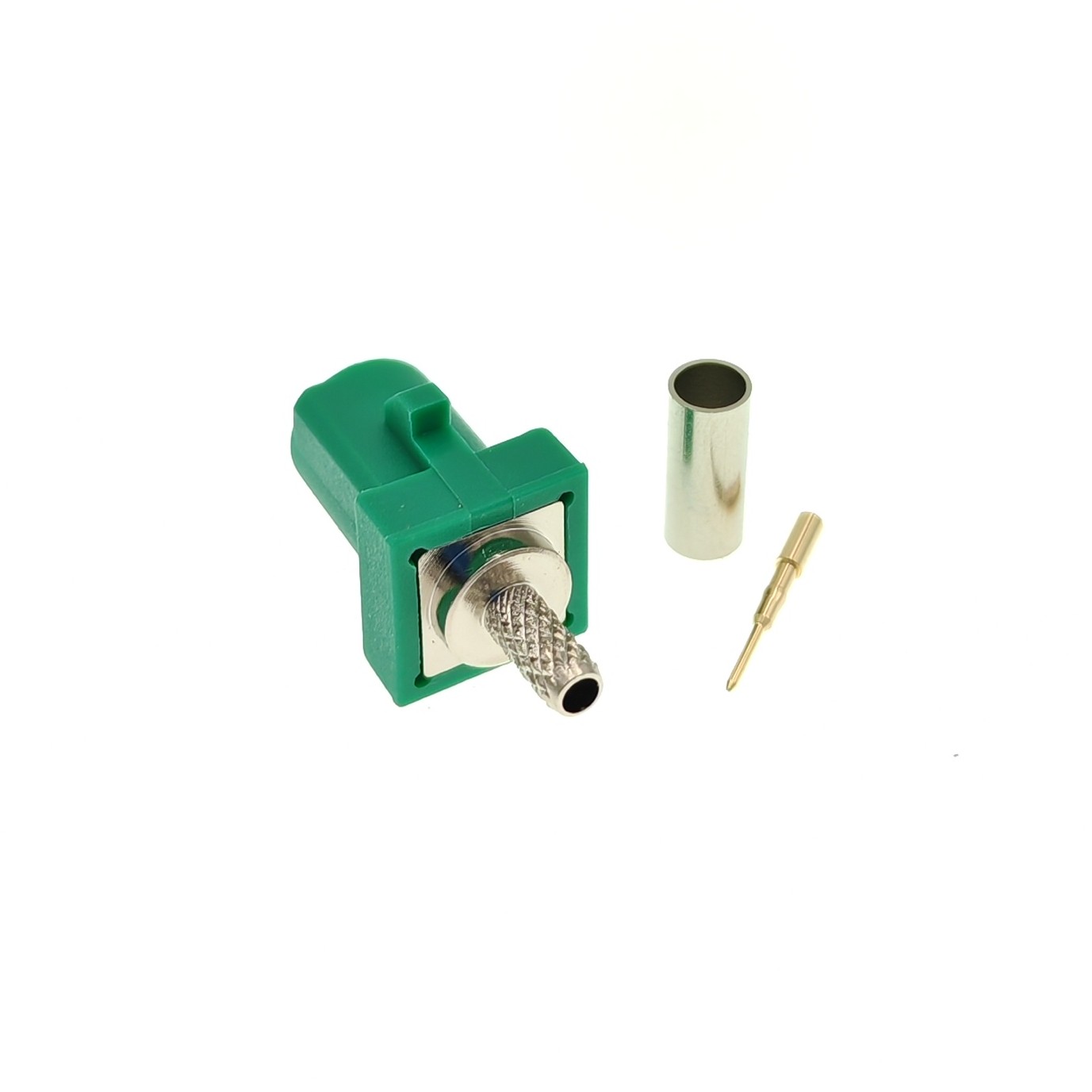

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "папа", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус с механическими ключами кодировки (Key E) и защёлкой для стойкого к вибрациям соединения
