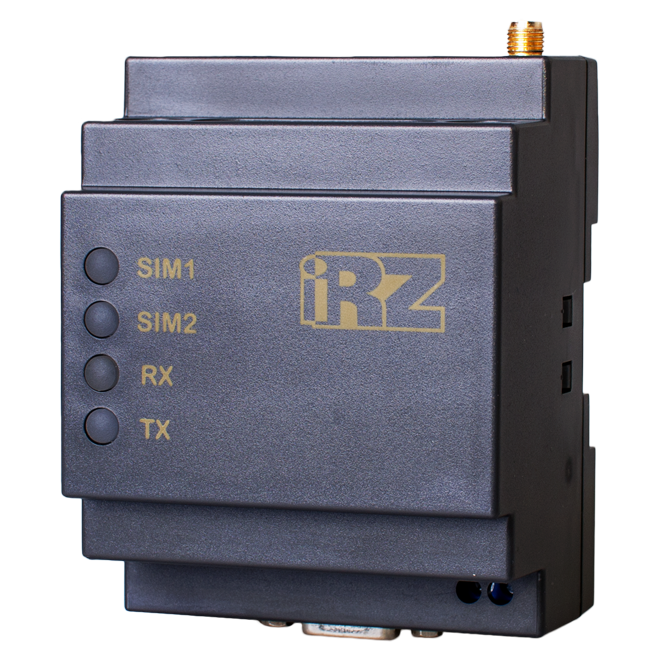

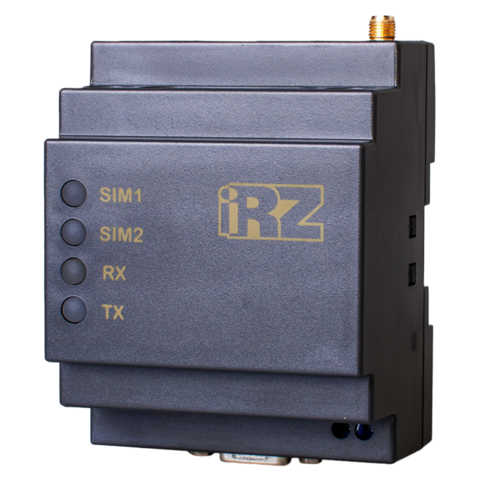

GSM/GPRS-модем iRZ ATM21.A

Скидка 3%!! при оплате за наличный или при переводе на карту.

Артикул: 109404

Беспроводные GSM/GPRS-модемы iRZ ATM21.А/iRZ АТМ21.B обеспечивают передачу данных в сети GPRS по стеку протоколов TCP/IP. Модемы автоматически подключаются к сети GPRS и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Различия между моделями:

  • iRZ ATM21.А — без встроенного блока питания ~220В;
  • iRZ ATM21.B — со встроенным блоком питания ~220В.

Основные функции и возможности модема:

  • прозрачный режим TCP/IP-to-COM;
  • возможность одновременной работы с 5-ю соединениями;
  • возможность одновременной работы в режимах «клиент» и «сервер»;
  • возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
  • возможность работы с резервным IP-адресом сервера или резервным сервером;
  • возможность резервной работы через CSD;
  • две SIM-карты для резервирования услуг, предоставляемых операторами связи;
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером;
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
  • Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
  • 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования,
  • 4 выхода GPO на разъеме DB9-F);
  • управление внешними входами/выходами по SMS-командам или через Интернет;
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
  • простота настройки множества модемов со сходными параметрами через программу ATM Control
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
  • устойчивость к сбоям при обновлении встроенного программного обеспечения
  • корпус с креплением на DIN-рейку.

Бесплатное Bluetooth-приложение ATM Control SE позволяет подключаться к модемам iRZ ATM21.А / iRZ ATM21.B, через смартфон и работать с ними прямо на объекте. Основная задача приложения – предоставить полную информацию о текущем состоянии модема: уровень GSM-сигнала, статус GPRS-соединения, количество настроенных соединений в режимах «Клиент» и «Сервер» и т. п.

Как начать работу с модемом через Bluetooth-приложение ATM Control SE:


  • Скачайте Bluetooth-приложение ATM Control SE на смартфон через сервис Google Play.
  • Включите Bluetooth на модеме ATM21 с версией ПО 2.0 и выше одним из способов:
    • с помощью программы ATM Control SE (вкладка «Дополнительно» – «Режим работы»);
    • с помощью SMS-команды: 5492 1at$bt_set=1
  • Запустите в Bluetooth-приложении поиск модемов.
  • Подключитесь к выбранному модему.


Модемы серии АТМx протестированы с электросчетчиками:

Меркурий 230 ● Миртек 1-РУ ● Миртек 3-РУ ● ПСЧ 3А-06 ● ПСЧ 3ТА-07 ● ПСЧ 4ТМ-05М ● СЭТ 4ТМ.02М ● Энергомера СЕ303 ● Нева МТ 313 ● Вектор-3 АRT2 ● Вектор-100 ● Вектор-300 ● ЦЭ 2727А Е4ОР ● ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

Модемы серии АТМx протестированы с теплосчетчиками:

Теплоком ВКТ7 ● Логика СПТ 942 ● Логика СПТ 943 ● Логика СПТ 961 ● Промприбор ТМК-Н120 ● Промприбор ТМК-Н130 ● Взлет ТСРВ-033 ● Взлет ТСР-024-М ● Эльф-04 ● Карат-307 Термотроник ТВ7 ● ТБН Энергосервис КМ-5
Прошивка 1.4-024.254 от 11.01.2019

Стандарт связи GSM 900, GPRS, GSM 1800
Производитель IRZ
Интерфейсные Разъемы RS-232
Антенный Разъем (серия) SMA
Max скорость интернета Мб/с 14.4
Страна производства Китай

Характеристики:

Диапазон рабочих частот:

  • 850/900/1800/1900 МГц
Выходная мощность передатчика:

  • На частоте 850/900 МГц — 2 Вт
  • На частоте 1800/1900 МГц — 1 Вт
Технологии передачи данных:

  • GPRS
  • CSD
  • SMS
  • USSD
Характеристики аппаратной части:

  • Количество SIM-карт — 2
  • Micro-USB для настройки и протоколирования работы модема
  • Количество последовательных интерфейсов – 2 (RS232 и RS485)
  • Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM21.B)
Электрические характеристики:

От внутреннего блока питания (только ревизия ATM21.B):
  • Напряжение питания AC от 90 до 264 В
  • Частота напряжения питания 50/60 Гц
От внешнего блока питания:

  • Напряжение питания DC от 7 до 40 В
  • Ток потребления в режиме GPRS, не более:
    • при напряжении питания +12 В — 250 мА
    • при напряжении питания +24 В — 125 мА
  • Ток потребления в ждущем режиме, не более:
    • при напряжении питания +12 В — 80 мА
    • o при напряжении питания +24 В — 40 мА
Разъёмы и интерфейсы:

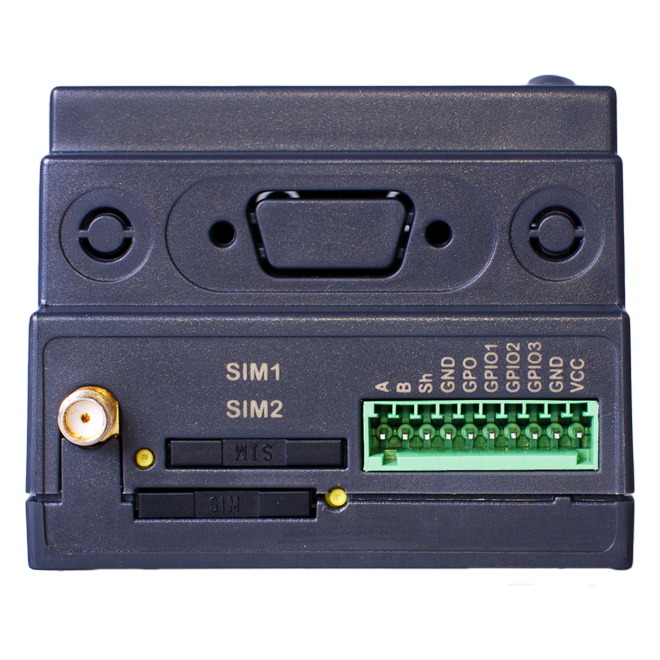

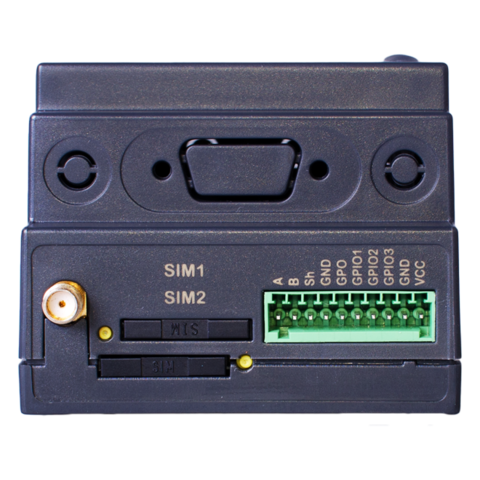

  • 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)

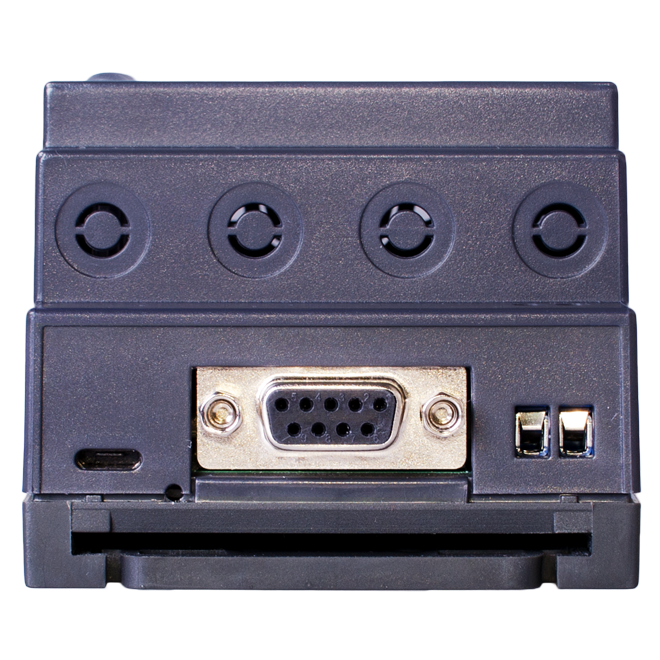

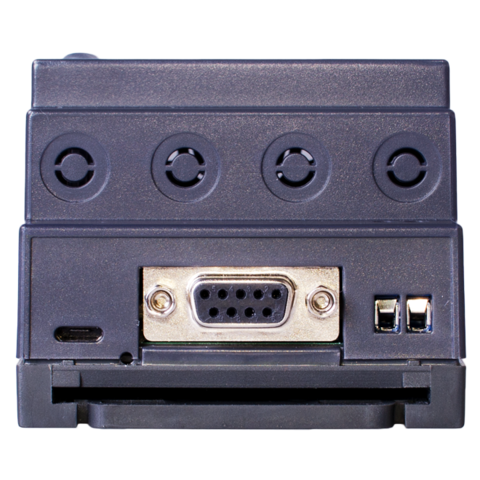

  • Разъем DB9-F (интерфейс RS232)
  • Разъем Micro-USB (интерфейс USB 2.0)
  • Разъем SMA-F для подключения GSM-антенны
  • Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM21.B)
Физические характеристики:

  • Пластиковый корпус с креплением на DIN-рейку
  • Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
  • Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
  • Вес изделия — не более 150 гр.
  • Диапазон рабочих температур: от –40°С до +70°С
  • Диапазон температур хранения: от –40°С до +85°С
