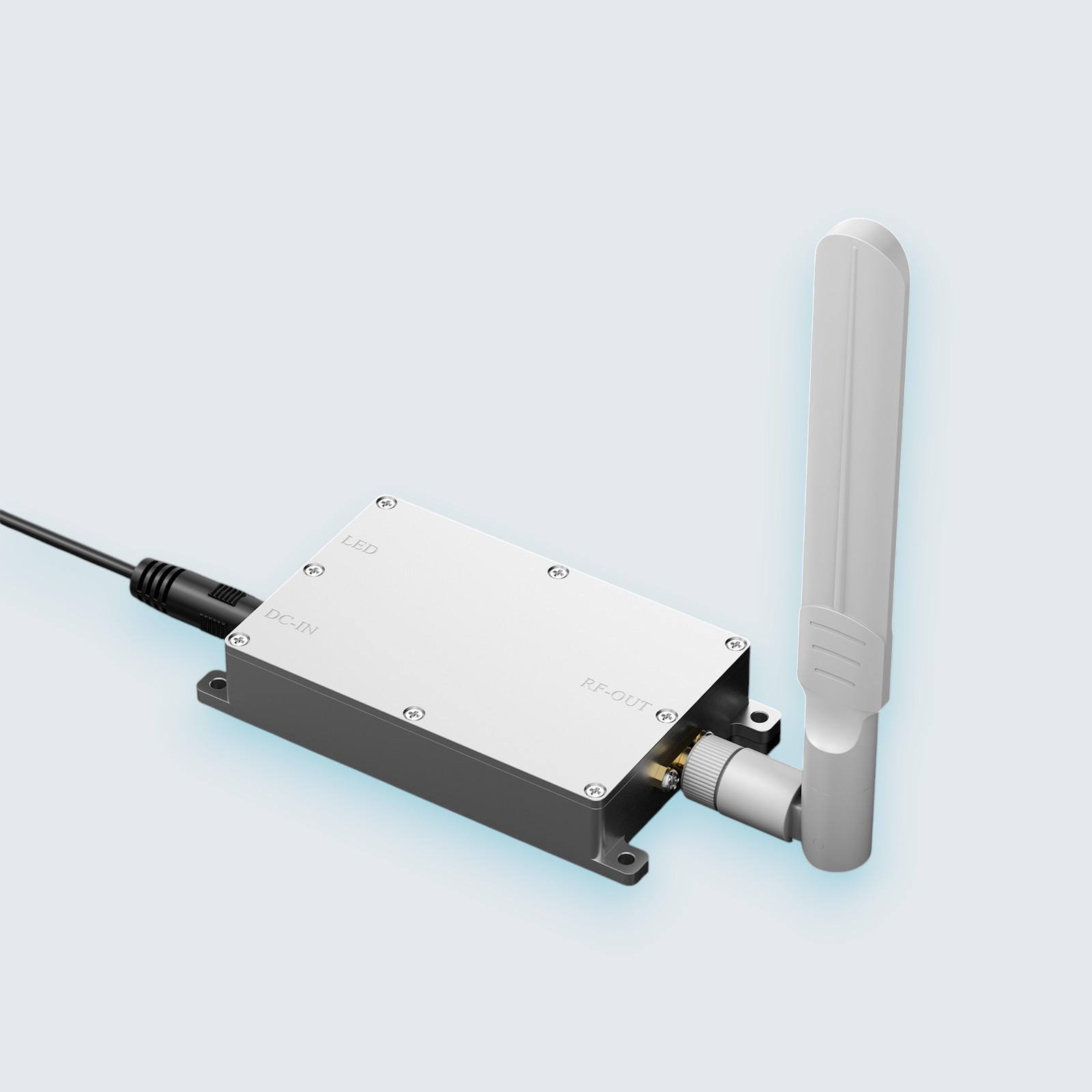

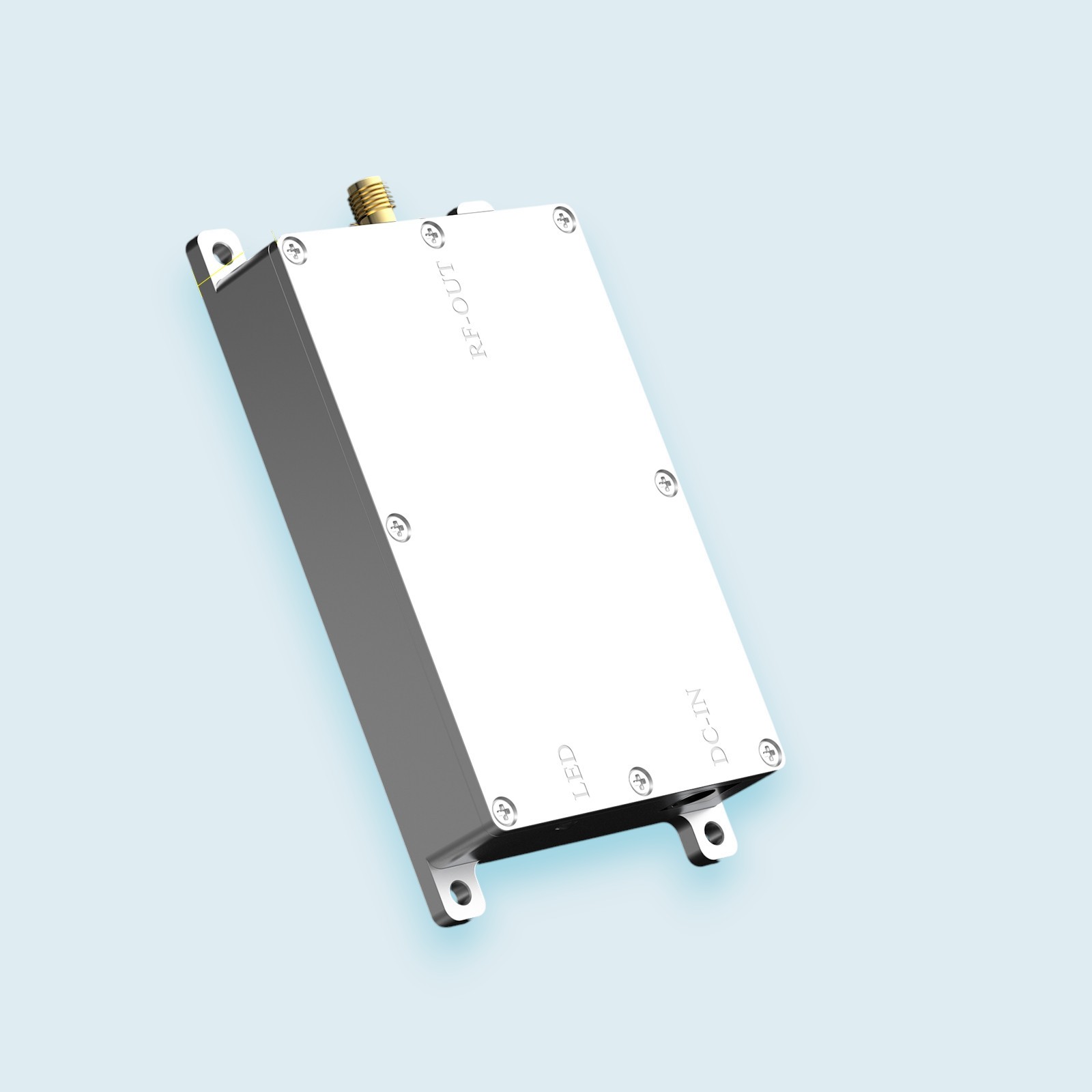

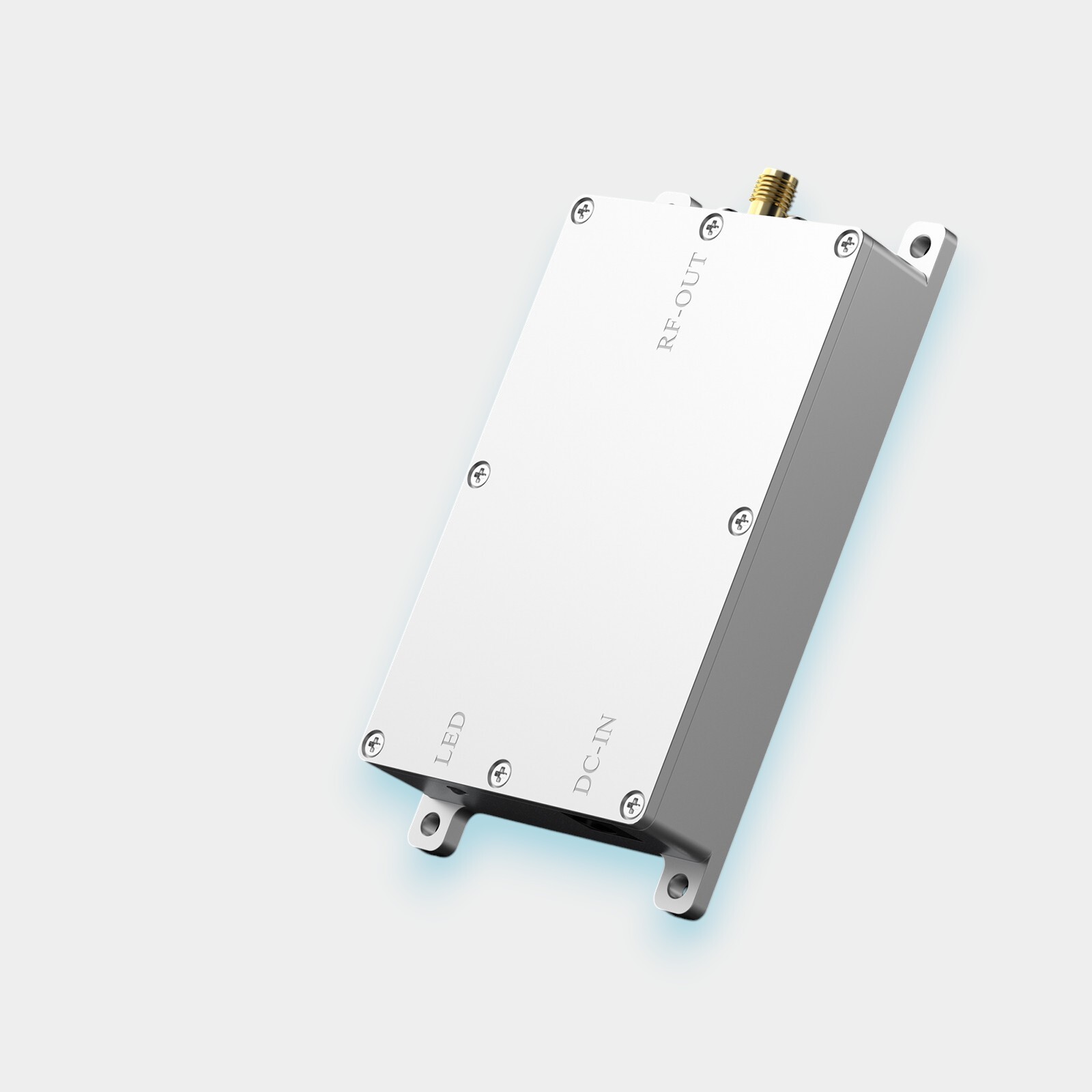

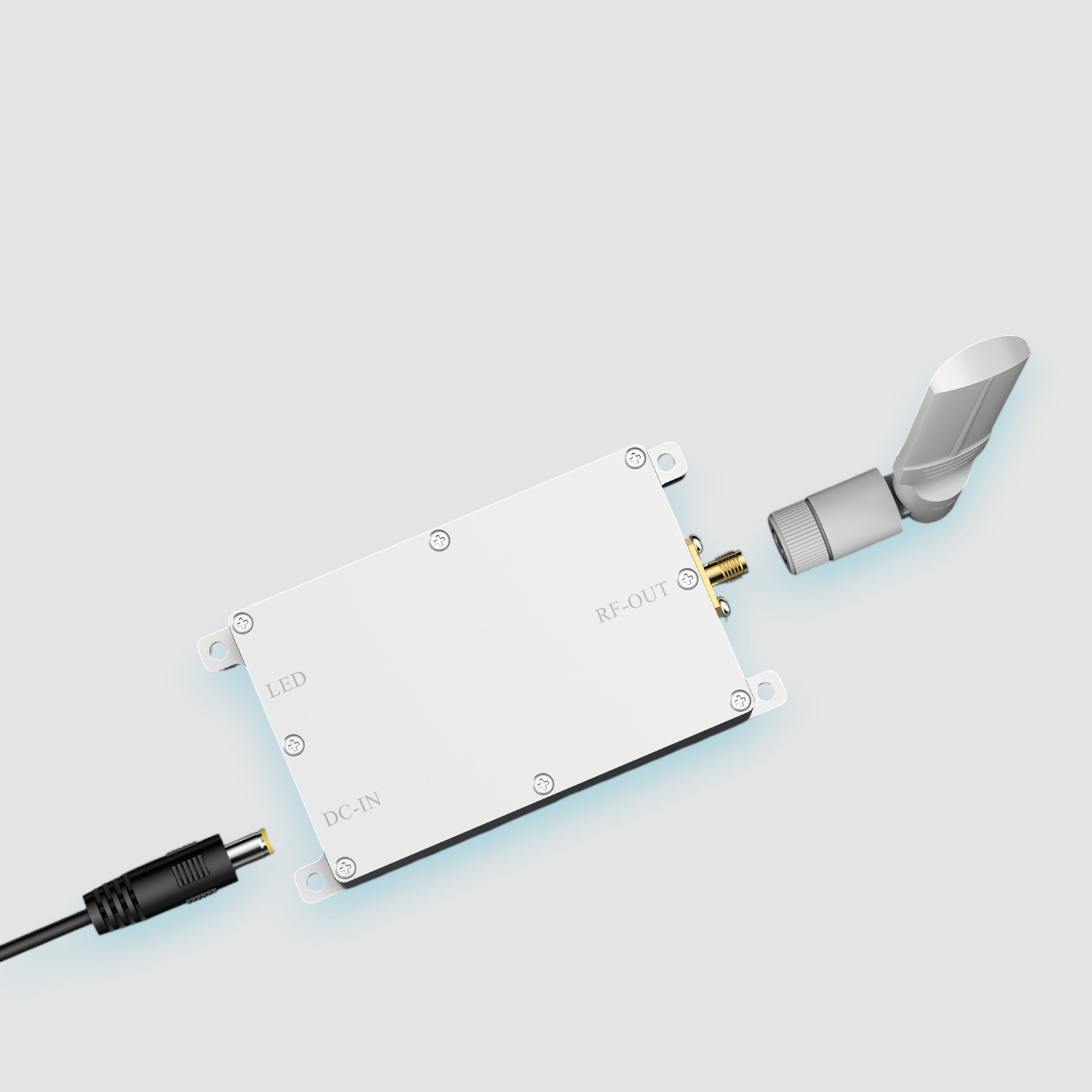

EDUP EP-PB2420 — это модуль экранирования/усиления для диапазона 2,4–2,5 ГГц, который:
обеспечивает высокую выходную мощность (около 43 dBm, ~20 Вт),
имеет равномерную амплитудно-частотную характеристику (неравномерность < 1 дБ),
отличается низким дрейфом верхней и нижней боковых полос (< 10 МГц),
рассчитан на работу в широком температурном диапазоне (−30…+85 °C) и хранение (−40…+150 °C),
при этом остаётся стабильным даже при изменении условий эксплуатации.
Применяется он в первую очередь для систем, работающих в диапазоне 2.4 ГГц (Wi-Fi, беспроводные передачи данных, специализированные радиолинии), когда требуется либо увеличение зоны покрытия, либо создание помех/экранирование сигналов в рамках задач тестирования или защиты информации.
| Диапазон | 2,4-2,5 |
| Стандарт связи | Wi-Fi |
| Производитель | EDUP |
| Антенный Разъем (серия) | RP-SMA, SMA |
| Max Усиление Дб | 43 |
| Размер | 104 × 60 × 17 мм |
| Страна производства | Китай |
| Параметр | Значение |
|---|---|
| Полоса пропускания сигнала | 2400–2500 МГц |
| Выходная мощность | 43 дБм |
| Рабочее напряжение | 24 В |
| Равномерность мощности | < 1 дБ |
| Дрейф верхней боковой полосы | < 10 МГц |
| Дрейф нижней боковой полосы | < 10 МГц |
| Температура хранения | −40 ~ +150 °C |
| Рабочая температура | −30 ~ +85 °C |
| Относительная влажность | < 80 % RH |
