Этот продукт специально разработан для диапазона ISM.
Он применяется в первую очередь в ситуациях, когда дальность передачи сигнала и стабильность соединения предъявляют особые требования в диапазоне частот 580 МГц. К таким областям относятся:
Беспроводные системы сбора данных.
Продукция LoRa.
Другие маломощные беспроводные продукты, работающие в диапазоне частот 300 МГц - 1000 МГц.

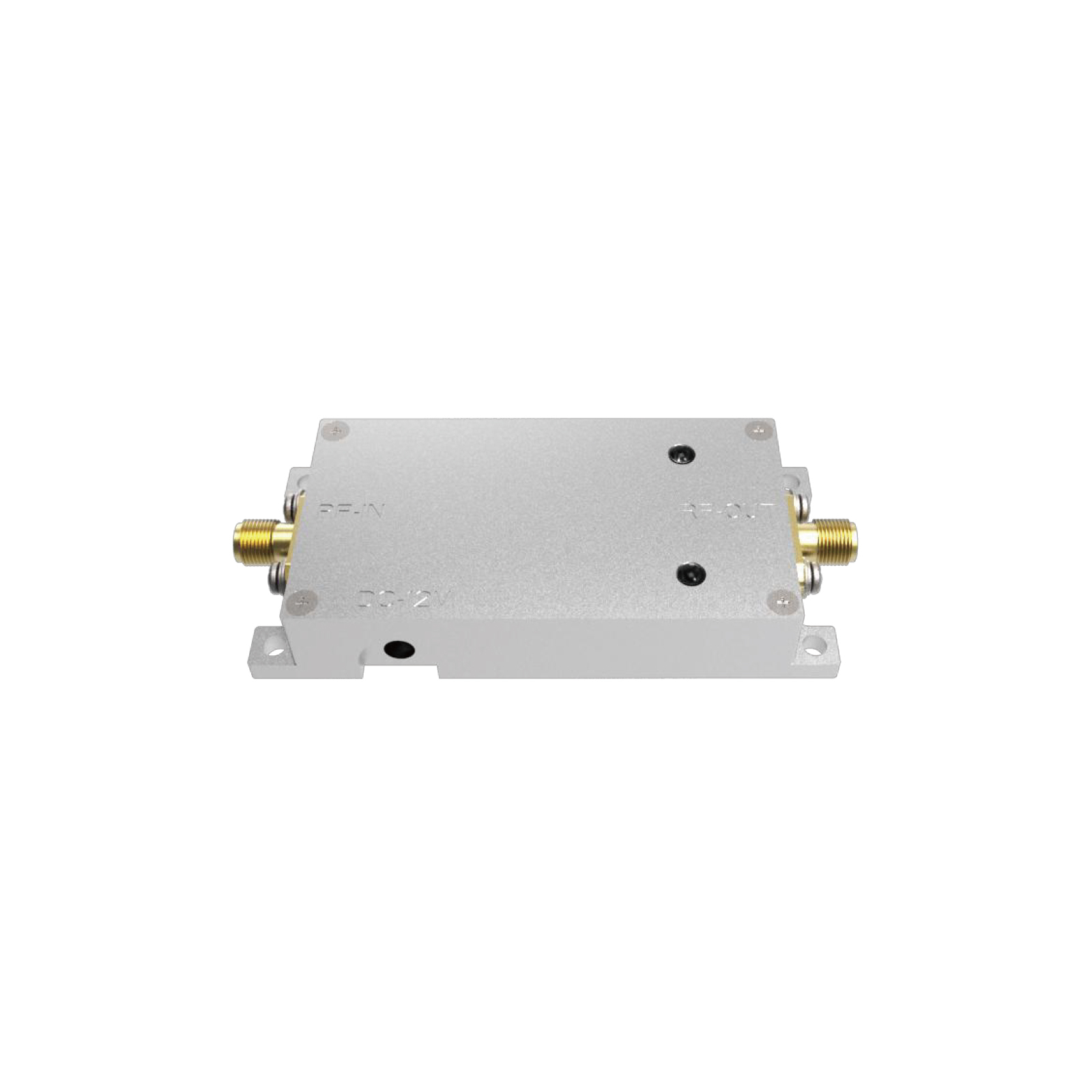

Этот двунаправленный усилительный модуль может использоваться для увеличения расстояния передачи данных в этих приложениях.
| Диапазон | 580МГц |
| Стандарт связи | Wi-Fi |
| Производитель | EDUP |
| Антенный Разъем (серия) | RP-SMA, SMA |
| Мощность усиления дБм | 32 |
| Max Усиление Дб | 20 |
| Размер | 76,5 мм × 34,5 мм × 13 мм |
| Страна производства | Китай |
| Частоты Wi-Fi | 580 МГц |
Усилитель
|
Рабочий диапазон частот
|
580 МГц
|
|
Рабочее напряжение
|
6 - 16 В
|
|
Усиления приема
|
18 дБ±1
|
|
Коэффициент усиления передачи
|
20 дБ±1 (настраивается)
|
|
Диапазон входной мощности
|
Минимум 3 дБм; Максимум 20 дБм
|
|
Максимальная выходная мощность (P1dB)
|
32 дБм (2 Вт)
|
|
Коэффициент шума
|
< 2 дБ
|
|
Задержка переключения TX/RX
|
< 1 мкс
|
|
Состояние светодиодного индикатора
|
Передача: зеленый; Прием: красный; Передача/приемопередача: оранжево-желтый (составной цвет зеленого и красного)
|
|
Рабочая температура
|
-40℃～+70℃
|
|
Рабочая влажность
|
< 95% относительной влажности
|
|
Размеры
|
76,5 мм × 34,5 мм × 13 мм
|
|
Вес нетто
|
0,25 кг
|
