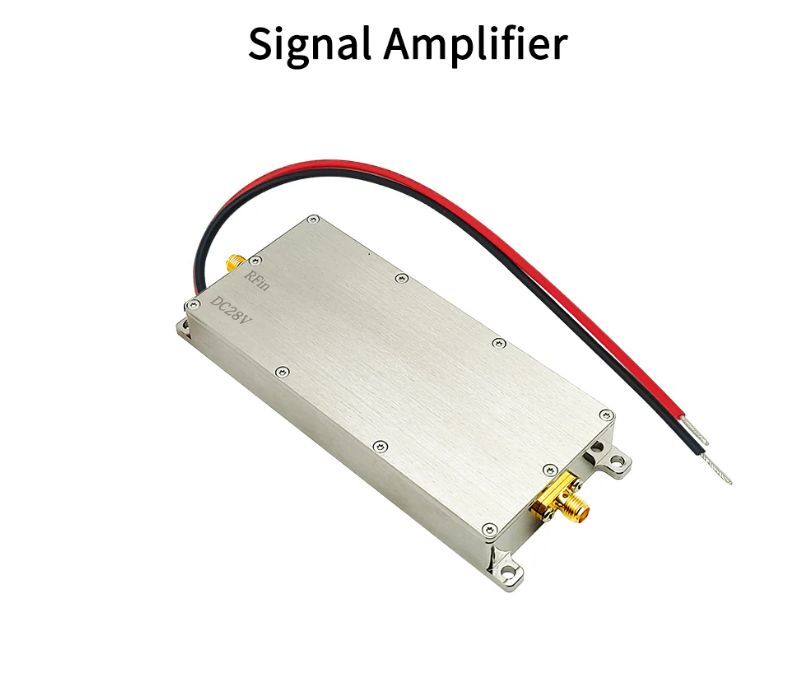

Специализированный усилитель сигнала высокой мощности, разработанный для Wi-Fi и дронов, работающий исключительно на передающем канале (TX) в диапазоне частот 5–6 ГГц. Этот компактный, но мощный модуль, обеспечивающий стабильную выходную мощность 45/46 дБм (30 Вт/40 Вт), обеспечивает улучшенную передачу сигнала для дальней связи и управления дронами.
Однонаправленный усилитель ACASOM 5-6 ГГц для WiFi/дрона
Только передающий канал (TX), без приема
Частота: 5-6 ГГц
Мощность RFOUT = 45/46 дБм (30/40 Вт)
| Диапазон | 2400 |
| Стандарт связи | Wi-Fi |
| Производитель | Acasom |
| Антенный Разъем (серия) | RP-SMA, SMA |
| Мощность усиления дБм | 46 |
| Max Усиление Дб | 40 |
| Размер | 85x54x19 |
| Страна производства | Китай |
| Частоты Wi-Fi | 2.4 ГГц |
1 х усилитель Wi-fi сигнала
|
|
|
Технические характеристики |
|
1 |
Диапазон частот |
5-6 ГГц |
|
2 |
Рабочее напряжение |
24В/28В |
|
3 |
Усиление (S21) |
40±1 дБ |
|
4 |
Входные возвратные потери (S11) |
-15 дБ |
|
5 |
Плоскостность |
±0,5 дБ |
|
6 |
Выходная мощность |
45/46 дБм |
|
7 |
Текущий |
|
|
8 |
Эффективность |
45% при 45/46 дБм |
|
9 |
Состояние светодиода |
Красный |
|
10 |
Рабочая температура |
-30℃~85℃ |
|
11 |
Температура хранения |
-40℃~150℃ |
|
12 |
Рабочая влажность |
<95% относительной влажности |
|
13 |
ВЧ-разъем |
Вход: SMA-женский; Выход: SMA-женский |
|
14 |
Розетка питания |
15 см красно-черный провод |
|
15 |
Материал корпуса |
Алюминий |
|
16 |
Размер раковины |
132*53*17 мм |
|
17 |
Вес нетто |
0,21 кг |
1 блок питания 24В / 4А.
2 Рекомендуется обеспечить отвод тепла, например, с помощью радиатора или вентилятора.
3. Сначала следует прикрутить антенну, затем подключить адаптер питания и, наконец, подключить устройство.
4 Выходной сигнал может достигать 47 дБм при входной мощности 10 дБм или 11 дБм (усиление по умолчанию — 37 дБ).
