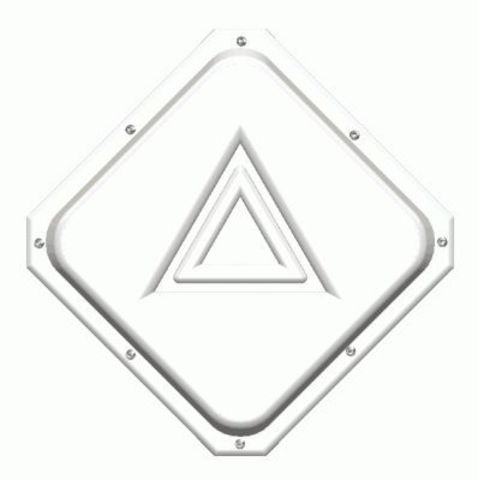

Выносная панельная антенна AX-3515P MIMO 2x2 предназначена для использования в комплекте c WIMAX/4G адаптерами, роутерами, модемами диапазона 3400-3600МГц. В состав антенны входит две синфазные антенные решетки с усилением по 15dBi. Решетки развязаны по поляризации (+45/-45 градусов), и обеспечивают уверенную работу в режиме MIMO 2x2. Активные излучателя антенны укрыты от осадков в пластиковый корпус. Крепление позволяет изменять угол наклона и наклон поляризации. Антенна снабжена двумя разъёмами типа N-female.
-
Рекомендуется для совместного использования с роутером SWC-9200 VoIP CPE, для подключения необходимы две кабельные сборки с разъемами N-male/SMA-male.
-
Рекомендуется для применения при небольшом удалении от базовой станции оператора. Антенна компактна, легко устанавливается и настраивается.
| Диапазон | 3500 |
| Стандарт связи | WiMAX |
| Производитель | Антэкс |
| Антенный Разъем (серия) | N-type |
| Max Усиление Дб | 15 |
| Размер | 170х170х50 |
| Страна производства | Китай |
.............................................................................................
| .
Электрические характеристики антенны |
||
| .
Рабочий диапазон частот, МГц . |
.
3400-3600 . |
|
| .
Усиление, dBi . |
.
14.5-15.0 . |
|
| .
Ширина ДН в Н-плоскости, град . |
32 | |
| .
Ширина ДН в Е-плоскости, град . |
32 | |
| .
Уровень боковых лепестков, не более . |
-13dB | |
| .
Развязка между портами , не менее . |
.
30dB . |
|
| .
Входное сопротивление, Ом . |
50 | |
| .
КСВ в рабочем диапазоне частот на входах, не более . |
1,5 | |
| .
Допустимая мощность, Вт . |
10 | |
| .
Поляризация принимаемых/излучаемых волн по входу №1 . |
+45 градусов | |
| .
Поляризация принимаемых/излучаемых волн по входу №2 . |
-45 градусов | |
| .
Механические характеристики .. |
||
| .
Масса, г . |
.
750 . |
|
| .
Крепление . |
.
мачта диаметром 20-52мм . |
|
| .
Диапазон рабочих температур,гр. Цельсия . |
.
-40....+60 . |
|
| .
Габаритные размеры без крепления, м . |
.
0,17х0,17х0,05 . |
|
| .
Допустимая скорость ветра, м/сек . |
.
50 . |
|
| .
Разъемы . |
.
2хN-female . |
|
| .
Материал защитного кожуха . |
.
ABS-пластик с защитой от ультрафиолетового излучения . |
|
| .
Материал антенны . |
.
Оцинкованная сталь . |
|
| .
Материал крепления . |
.
сталь . |
|
| .
Защитное покрытие . |
.
порошковая полимерная краска . |
|
