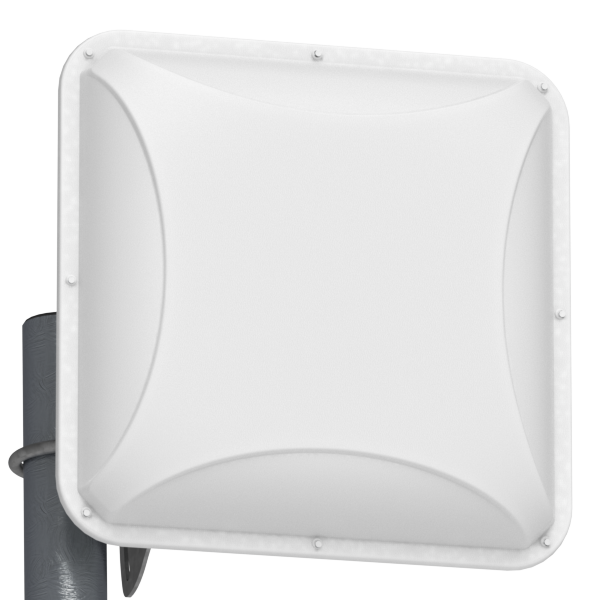

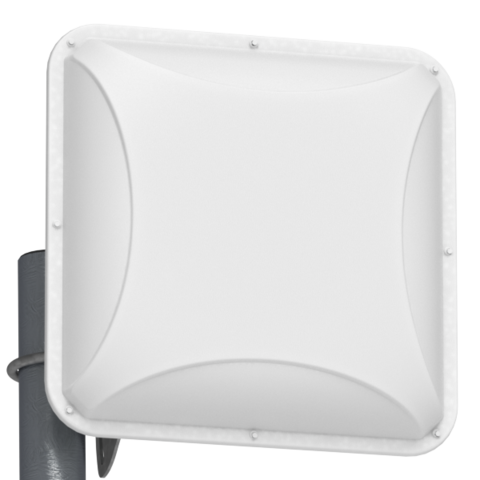

AX-2455PS70 MIMO 2x2 - двухдиапазонная секторная антенна WiFi

Достоинства антенны AX-2455ps70 MIMO 2x2:

Антенна имеет секторную диаграмму направленности шириной около 70 градусов по уровню -3дБ и отлично подходит для организации зон покрытия на открытых площадках и складах.
Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
Металлические детали антенны, их механические и электрические соединения, защищены порошково-полимерной краской.
Антенна снабжена разъемами SMA-female.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, для предотвращения накопления статического электричества между проводниками коаксиальной линии.
Антенна снабжена внутренними частотными диплексорами, благодаря чему каждый разъем антенны работает сразу в двух диапазонах.

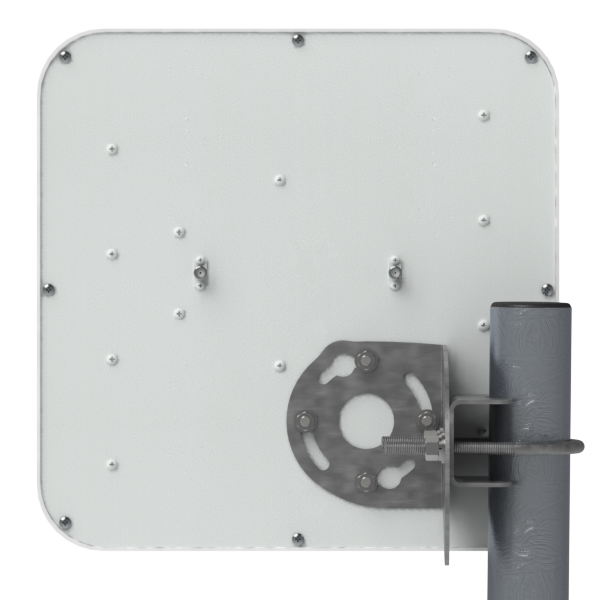

Конструкция крепления антенны позволяет менять угол наклона антенны для настройки зоны покрытия сектора излучения.

Антенну рекомендуется использовать с высокоскоростным WIFI оборудованием дипапазона 2,4ГГц и 5ГГц.

Комплект поставки:

1. Антенна AX-2455PS70 MIMO 2X2...........................................1шт.

2. Комплект крепления...............................................................1 шт.

3. Инструкция (скачать)..............................................................1шт.

4. Упаковка из микрогофрокартона или полиэтилена..............1шт.

Диапазон	2400, 2500, 5150, 5850
Стандарт связи	Wi-Fi
Производитель	Антэкс
Антенный Разъем (серия)	SMA
Max Усиление Дб	25
Размер	24244
Страна производства	Китай

Рабочий диапазон частот, МГц	2400-2500 / 5150-5850
Усиление, dBi	10.8-10.9/13.7-15.1
Ширина ДН 1 порта в Н-плоскости, град	71-72 / 59-68
Ширина ДН 1 порта в Е-плоскости, град	35-39 / 15-16
Ширина ДН 2 порта в Н-плоскости, град	37-38 / 15-16
Ширина ДН 2 порта в Е-плоскости, град	58-66 / 52-60
Уровень боковых лепестков, дБ не более	-12
Отношение вперед/назад, дБ не менее	17
Развязка между портами, не менее, dB	25
Входное сопротивление, Ом	50
КСВ в рабочем диапазоне частот на входах, не более	1.5
Допустимая мощность, Вт	50
Поляризация принимаемых/излучаемых волн	Линейная
Механические характеристики антенны
Масса с креплением, г	1040
Габаритные размеры без крепления, мм	245x245x40
Разъемы	2хSMA-female
Материал антенны	Оцинкованная сталь, сталь
Материал защитной коробки	Поликарбонат
Класс пылевлагозащиты	IP67
Защитное покрытие	Порошковое полимерное покрытие
Диапазон рабочих температур	От -50℃ до +80℃

Диаграммы направленности антенны

Плоскость и поляризация	Частота
Плоскость и поляризация	2400 МГц	2500 МГц	5150 МГц	5500 МГц	5850 МГц
Горизонтальная плоскость, вход 1
Вертикальная плоскость, вход 1
Горизонтальная плоскость, вход 2
Вертикальная плоскость, вход 2

Зависимость КСВ от частоты входа 1

Зависимость КСВ от частоты входа 2

Зависимость коэффициента передачи между входами антенны от частоты

Диапазон рабочих частот, МГц

2400-2500

КСВ, не более

Входное сопротивление, Ом

Коэффициент усиления, дБи

Ширина ДН в горизонтальной плоскости по уровню -3дБ, градус

Ширина ДН в вертикальной плоскости по уровню -3дБ, градус

Уровень боковых лепестков в вертикальной плоскости, не более

Развязка между портами, не менее

Допустимая мощность, Вт

Поляризация

двойная, ортогональные V- и H-

Механические характеристики

Масса без упаковки, г

Диаметр мачты, мм

25-55

Изменение угла наклона антенны, градус

Габаритные размеры, метр

0,47x0,15x0,06

Допустимая скорость ветра, м/сек

Разъём

2хN-female

Материал защитного кожуха

ABS-пластик с защитой от ультрафиолетового излучения

Материал антенны

сталь, оцинкованная сталь

Материал крепления

сталь

Защитное покрытие

Электрические характеристики
Диапазон рабочих частот, МГц	2400-2500
КСВ, не более	1,5
Входное сопротивление, Ом	50
Коэффициент усиления, дБи	17
Ширина ДН в горизонтальной плоскости по уровню -3дБ, градус	65
Ширина ДН в вертикальной плоскости по уровню -3дБ, градус	12
Уровень боковых лепестков в вертикальной плоскости, не более	13дБ
Уровень кроссполяризации, не более	25
Допустимая мощность, Вт	30
Поляризация	двойная, ортогональные V- и H-
Механические характеристики
Масса без упаковки, г	2000
Диаметр мачты, мм	25-55
Изменение угла наклона антенны, градус	15
Габаритные размеры, метр	0,65x0,15x0,06
Допустимая скорость ветра, м/сек	50
Разъём	2хN-female
Материал защитного кожуха	ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны	сталь, оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска

Диаграммы направленности антенны

Вход	Частота
Вход	2440МГц
Вход 1"Вертикальная поляризация". Плоскость Е -красным цветом, плоскость Н - синим цветом
Вход 2"Горизонтальная поляризация". Плоскость Н -красным цветом, плоскость Е - синим цветом
