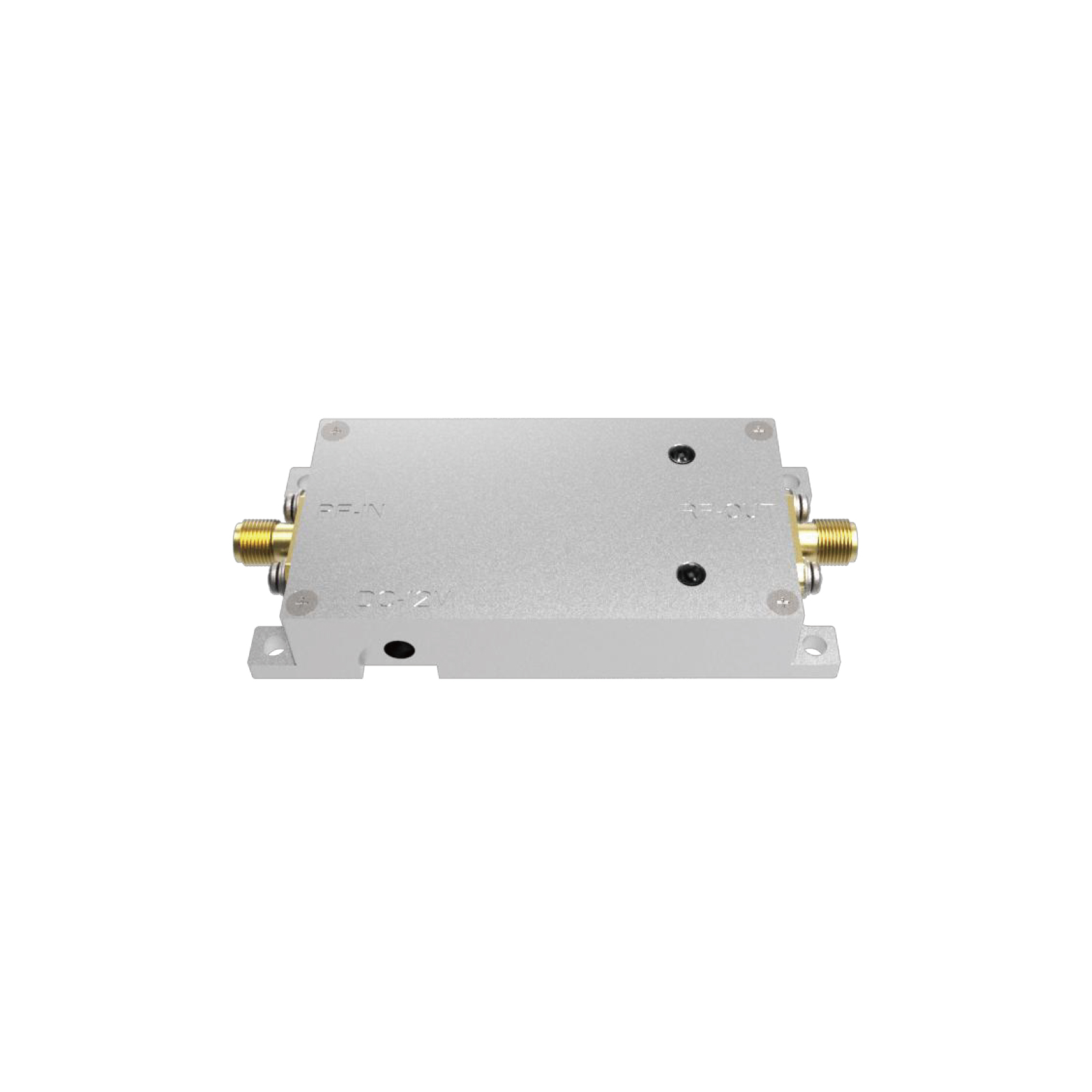

EDUP EP-AB036 — это универсальный широкополосный усилитель мощности, предназначенный для работы в диапазоне 433–915 МГц. Подходит для усиления сигналов Wi-Fi на этих частотах, систем LoRa, IoT-устройств, телеметрии и радиоуправления. Благодаря выходной мощности до 8–10 Вт устройство значительно расширяет зону покрытия и повышает стабильность связи.
| Диапазон | 433 МГц/580 МГц/868 МГц/915 МГц |
| Стандарт связи | Wi-Fi |
| Производитель | EDUP |

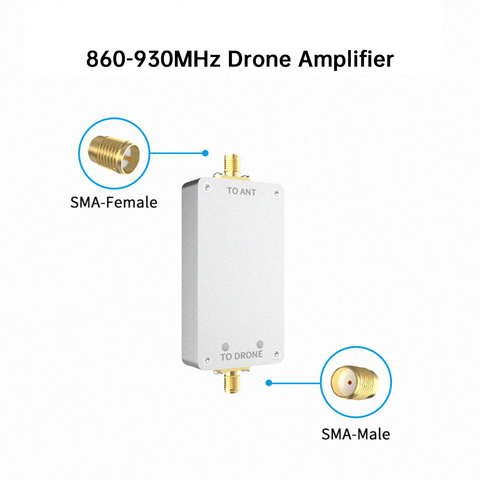

| Антенный Разъем (серия) | RP-SMA, SMA |
| Max Усиление Дб | 18 |
| Размер | 76,5 мм × 34,5 мм × 13 мм |
| Страна производства | Китай |
| Частоты Wi-Fi | 433 МГц/580 МГц/868 МГц/915 МГц |
|
Рабочий диапазон частот
|
433 МГц/580 МГц/868 МГц/915 МГц и т. д.
|
|
Рабочее напряжение
|
6 - 16 В
|
|
Получение усиления
|
18 дБ±1
|
|
Коэффициент усиления передачи
|
20 дБ±1 (настраивается)
|
|
Диапазон входной мощности
|
Минимум 3 дБм; Максимум 20 дБм
|
|
Максимальная выходная мощность (P1dB)
|
36 дБм (4 Вт)
|
|
Коэффициент шума
|
< 2 дБ
|
|
Задержка переключения TX/RX
|
< 1 мкс
|
|
Состояние светодиодного индикатора
|
Передача: зеленый; Прием: красный; Передача/приемопередача: оранжево-желтый (составной цвет зеленого и красного)
|
|
Рабочая температура
|
-40℃～+70℃
|
|
Рабочая влажность
|
< 95% относительной влажности
|
|
Размеры
|
76,5 мм × 34,5 мм × 13 мм
|
|
Вес нетто
|
0,25 кг
|
Применение:
Усиление сигнала LoRa и IoT-устройств
Системы телеметрии и радиоуправления (RC, дроны)
Беспроводные датчики и умные устройства
Wi-Fi-модули в диапазоне 433–915 МГц
Комплектация:
Усилитель EDUP EP-AB036
Кабель питания DC
Руководство пользователя
